Análise dinâmica estrutural de uma excitação externa
Total de itens: 4
Análise de histórico de tempo | Funções
- Análise de diagramas de tempo e acelerogramas (diagramas de aceleração-tempo que excitam os apoios de uma estrutura)
- Combinação de diagramas de tempo definidos pelo utilizador com cargas de nós, barras e superfícies, assim como cargas livres e geradas
- Combinação de várias funções de excitação independentes
- Análise linear implícita de Newmark ou análise modal de histórico de tempo

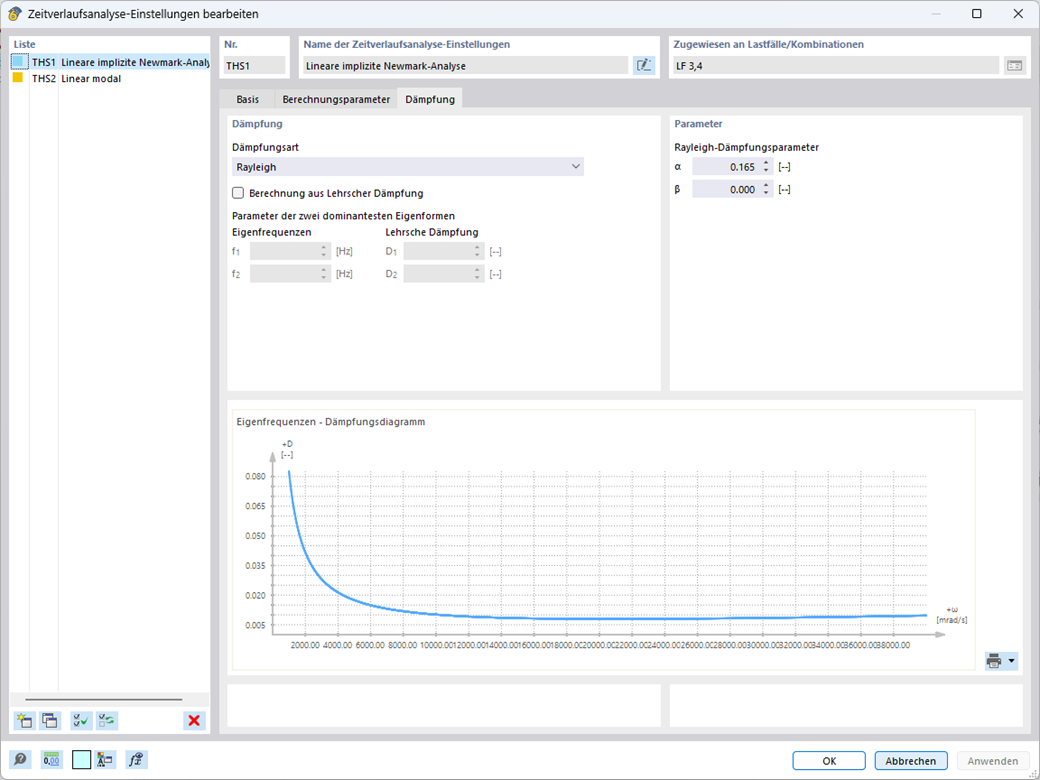

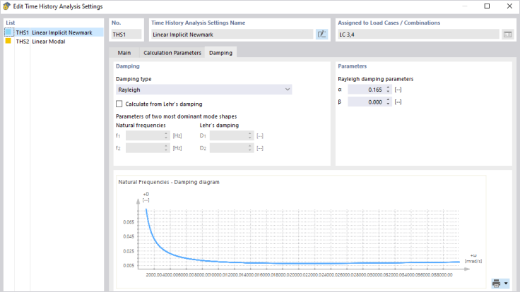

- Amortecimento estrutural através dos coeficientes de amortecimento de Rayleigh ou do valor de amortecimento de Lehr
- Representação gráfica de resultados nos diagramas de cálculo
- Saída de resultados em intervalos de tempo individuais ou como envolvente ao longo de todo o tempo
- Biblioteca extensa de registos de sismos (acelerogramas)

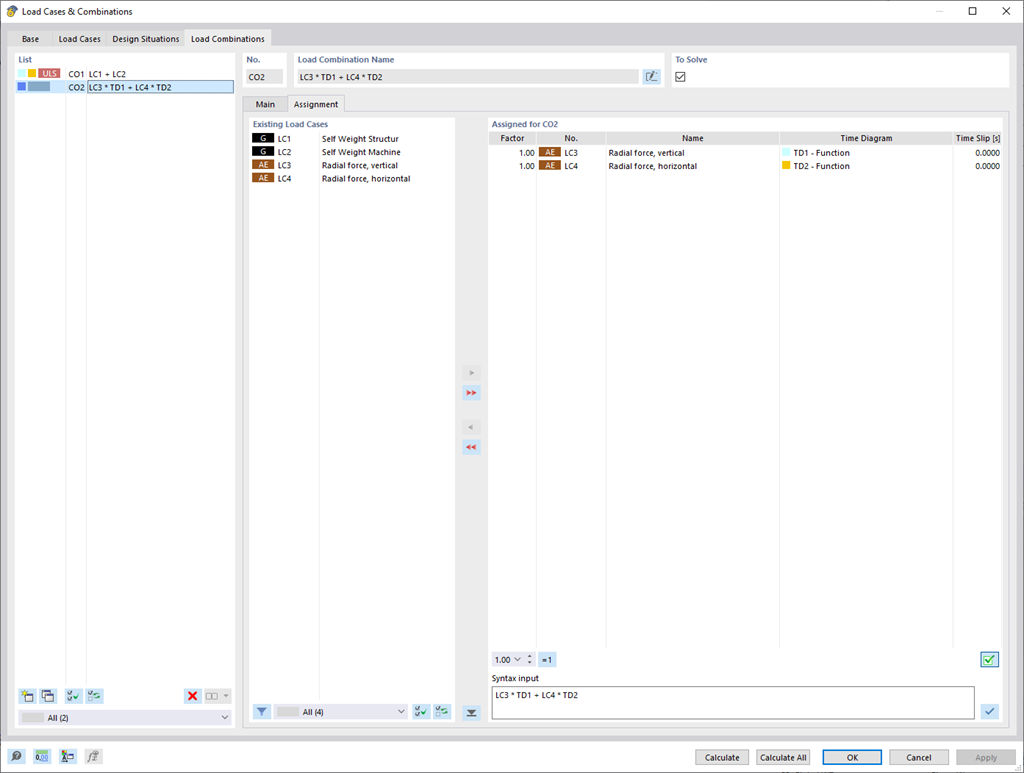

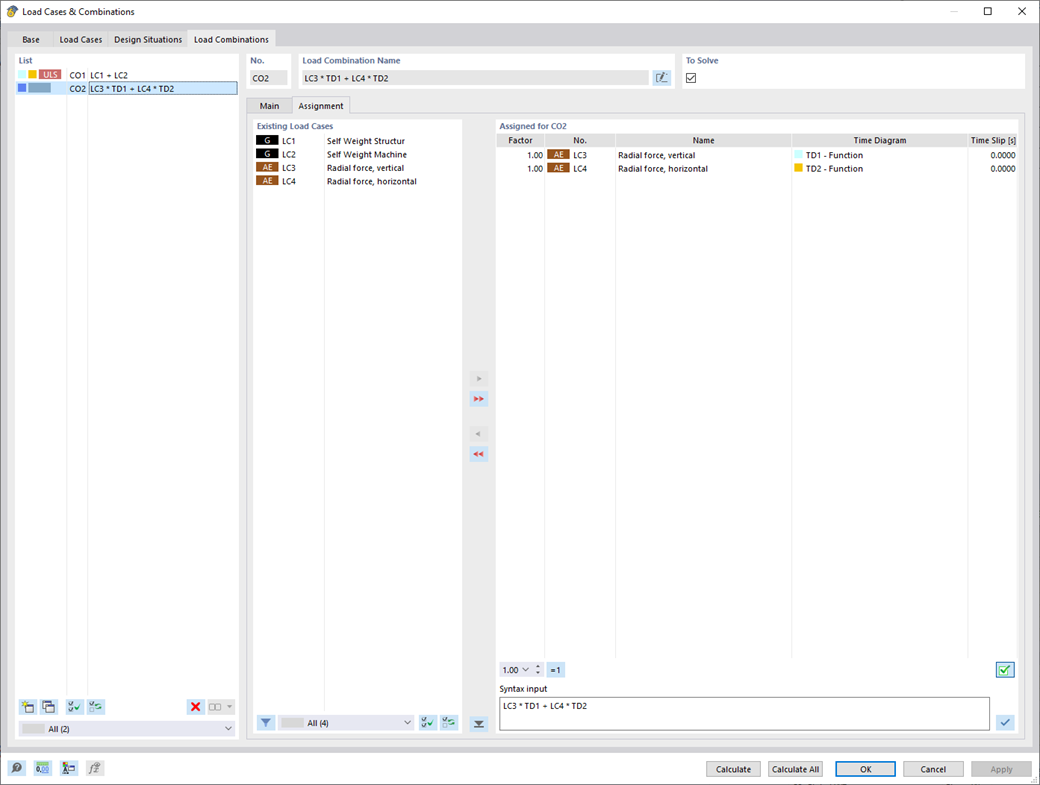

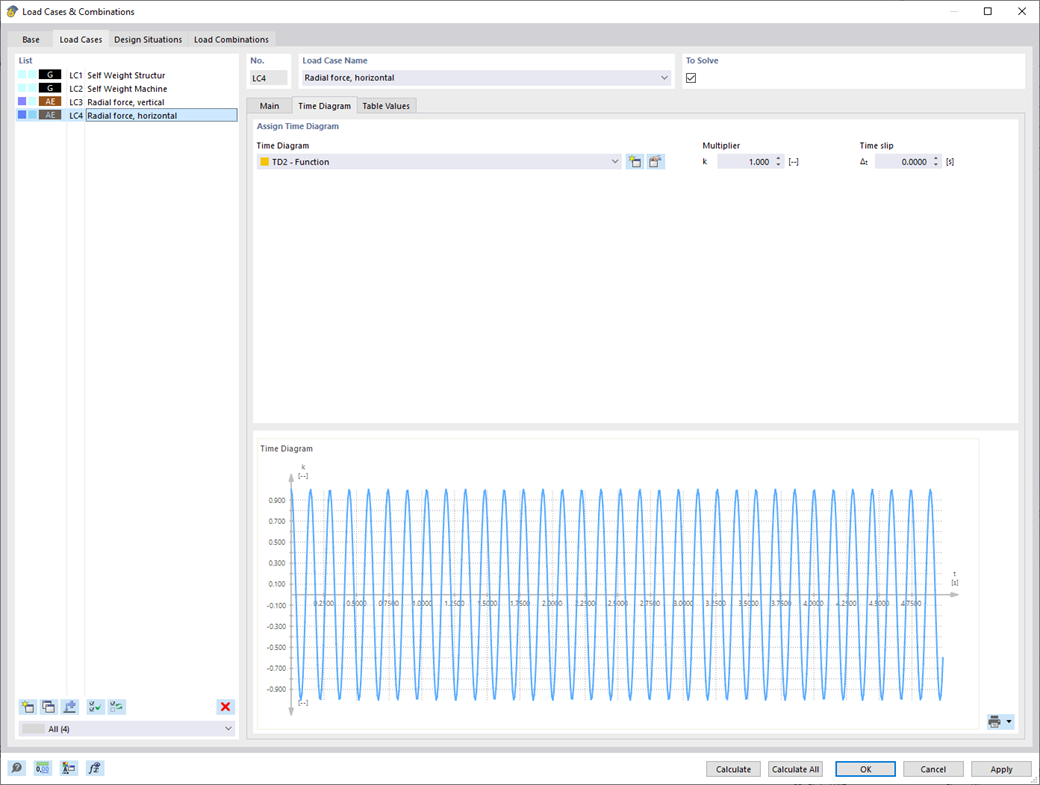

Análise de histórico de tempo | Entrada

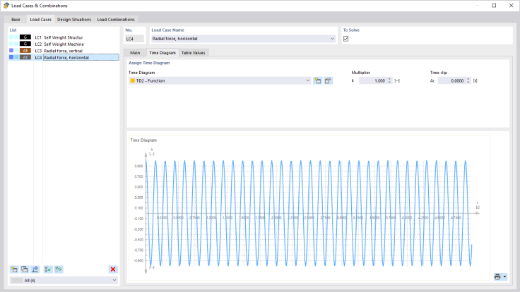

É necessário efetuar a entrada dos diagramas de força-tempo necessários. Estes podem ser combinados em casos de carga ou combinações de cargas do tipo Análise de histórico de tempo | Diagramas de tempo com o carregamento para definir onde e em que direção os diagramas de força-tempo atuam.
A segunda opção é introduzir diagramas de aceleração-tempo que podem ser utilizados em casos de carga do tipo Análise de histórico de tempo | Acelerograma.
Todos os parâmetros de cálculo são especificados na configuração da análise do histórico de tempo. Estes incluem, por exemplo, o tipo de método de análise e o tempo de cálculo máximo.

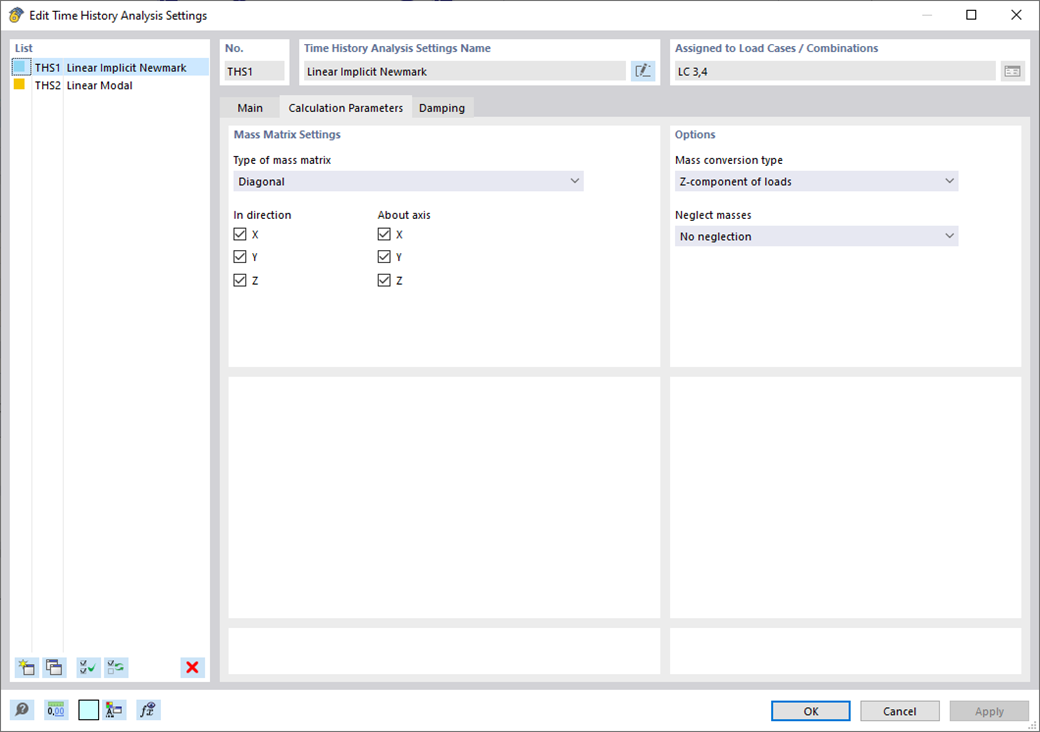

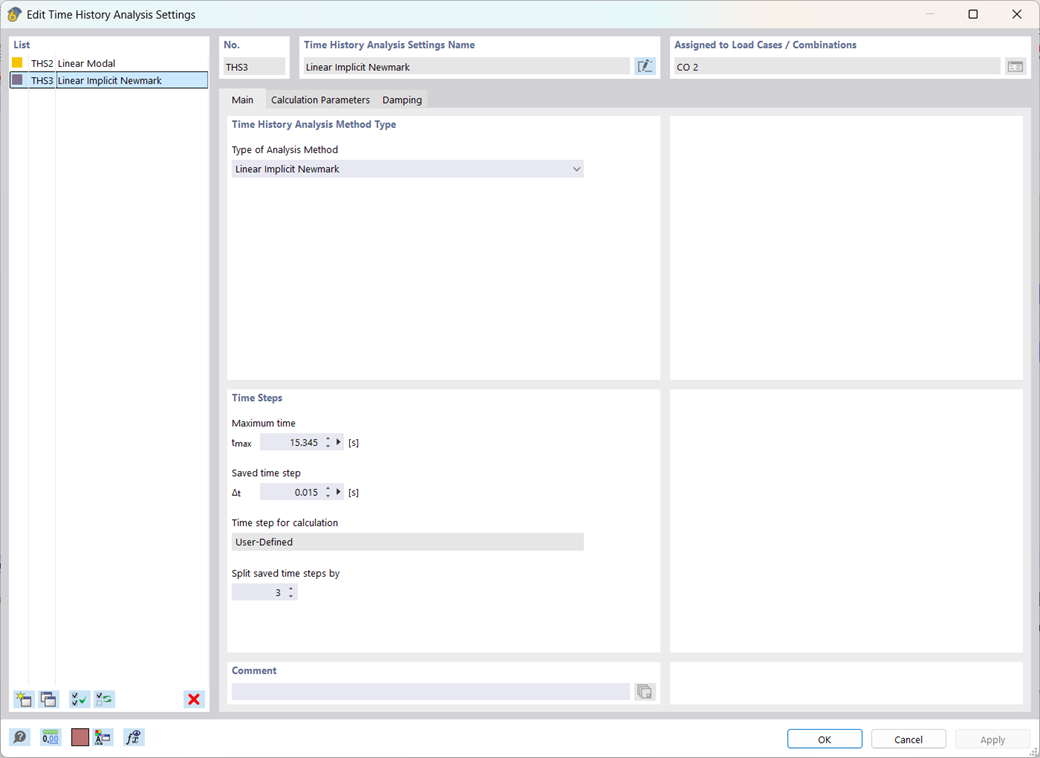

Análise de histórico de tempo | Cálculo
O método de histórico de tempo é efetuado através de uma análise modal ou da análise linear implícita de Newmark. A análise de histórico de tempo neste módulo está restringida aos sistemas lineares. Mesmo sendo a análise modal um algoritmo rápido, tem de ser utilizado um certo número de valores próprios para assegurar a precisão necessária dos resultados.
A análise implícita de Newmark representa um método muito preciso, independentemente do número de valores próprios utilizados, mas requer um número de intervalos de tempo pequenos suficientes para o cálculo.

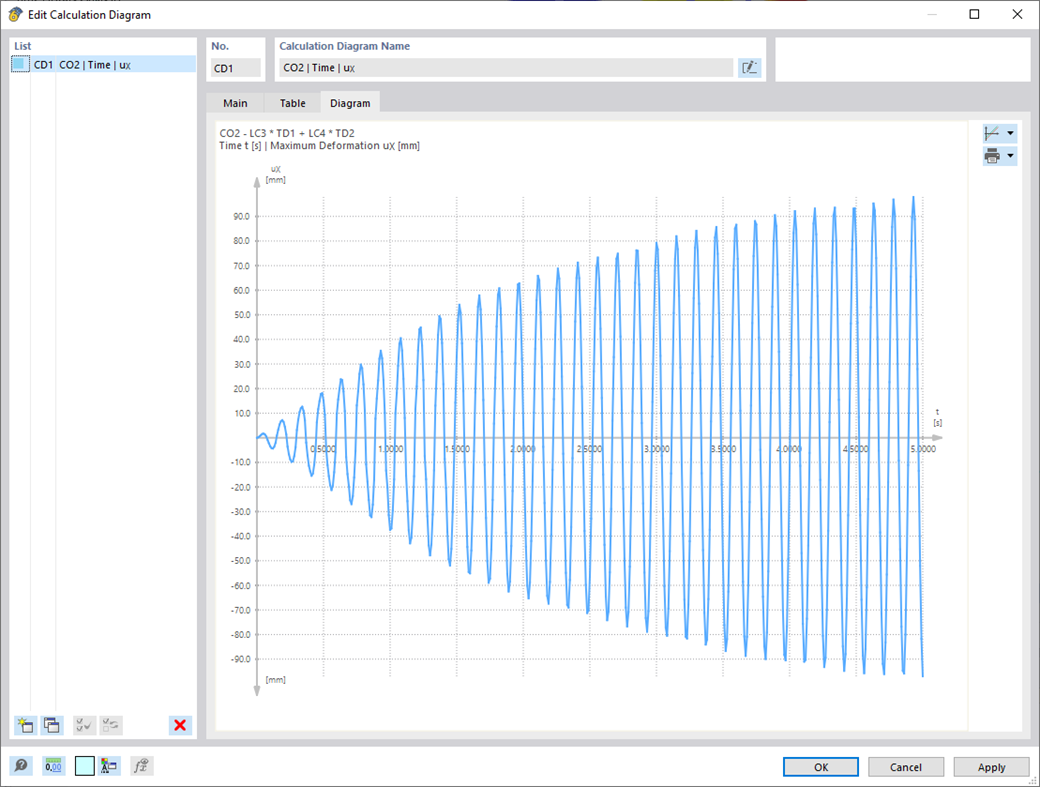

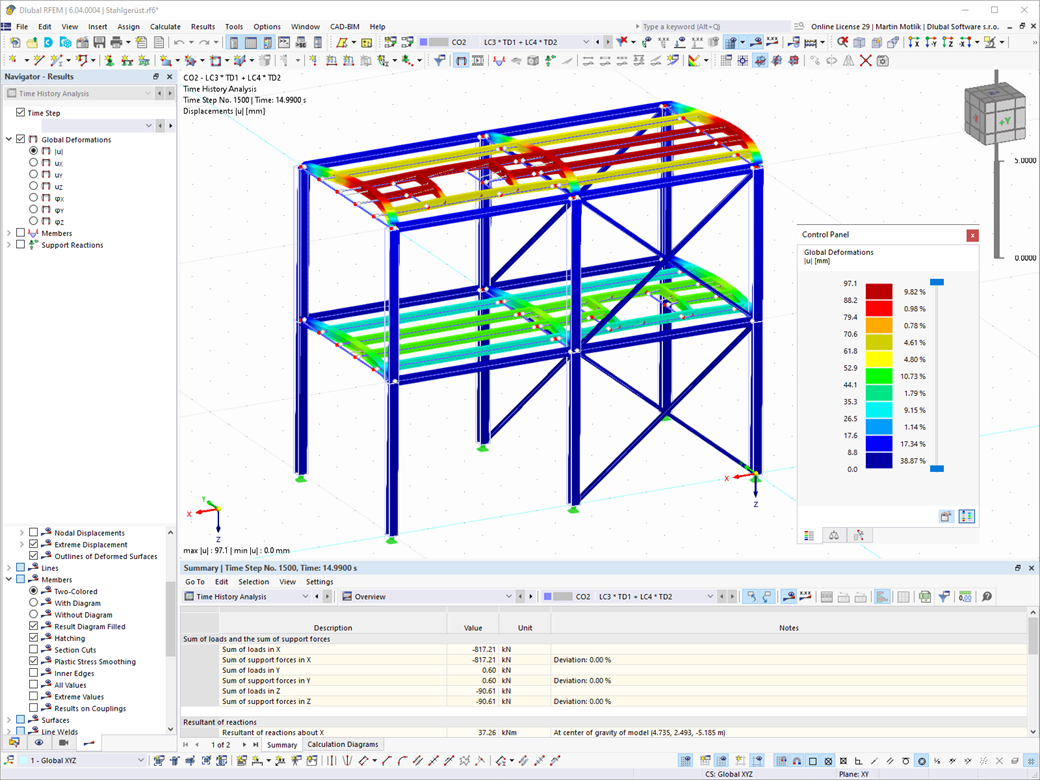

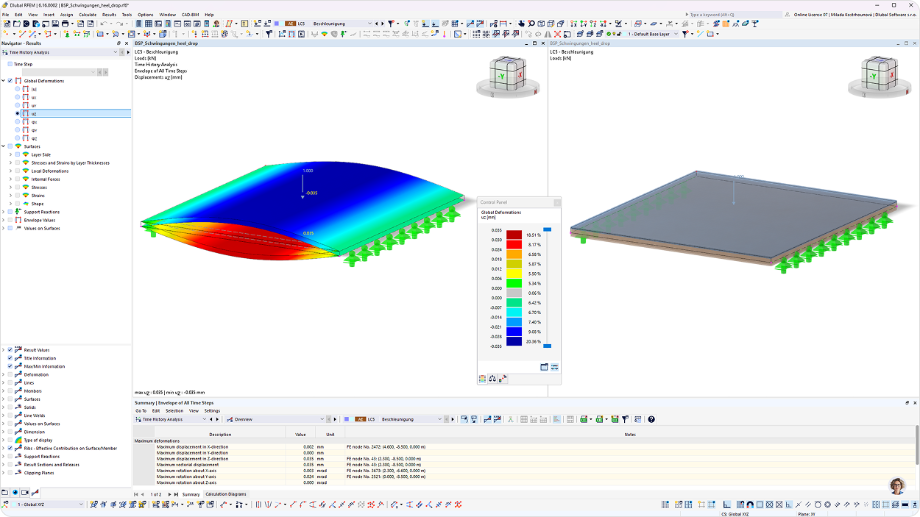

Análise de histórico de tempo | Resultados

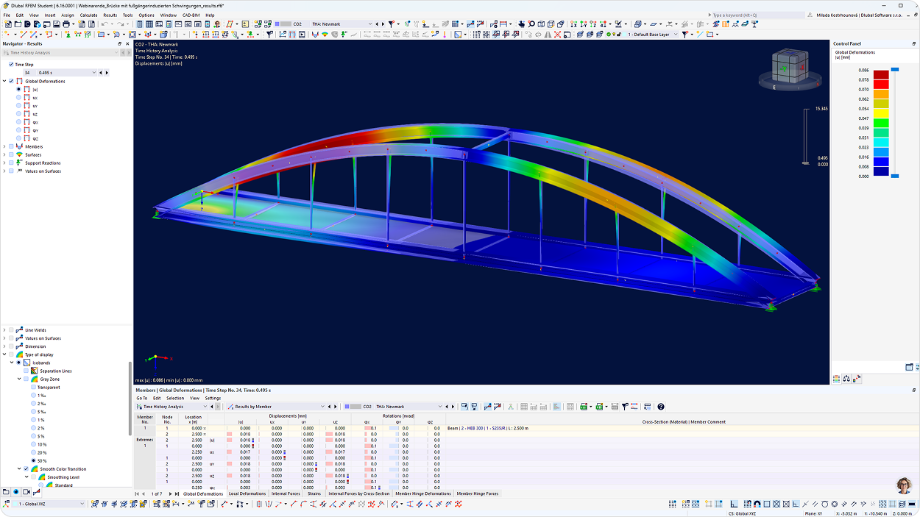

Assim que o programa tiver concluído o cálculo, é apresentado um resumo dos resultados. Todas as janelas de resultados estão integradas no programa principal RFEM/RSTAB. Encontra todos os resultados em tabelas, estes podem ser representados para cada intervalo de tempo individual ou como envolvente e ainda tem a opção de representar os resultados graficamente e de os animar.

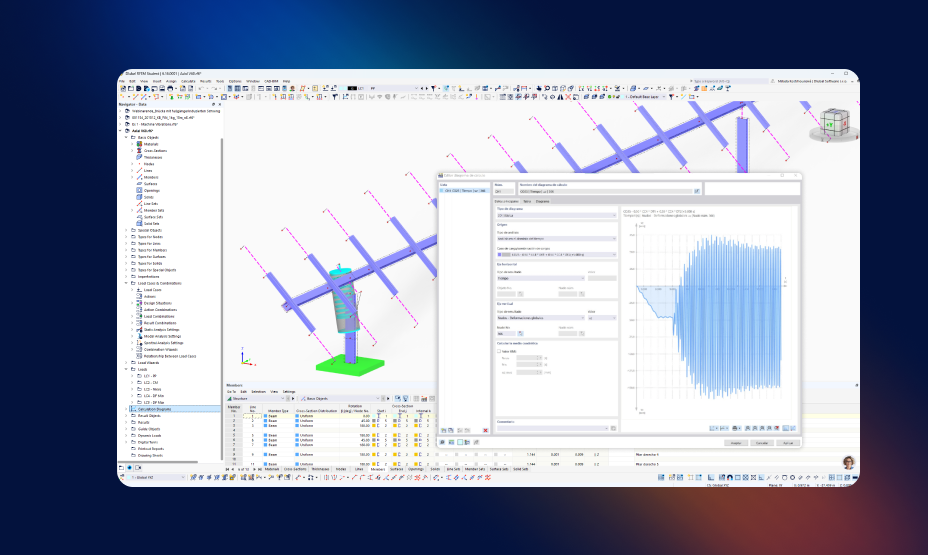

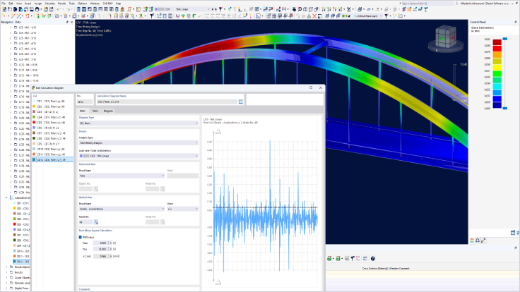

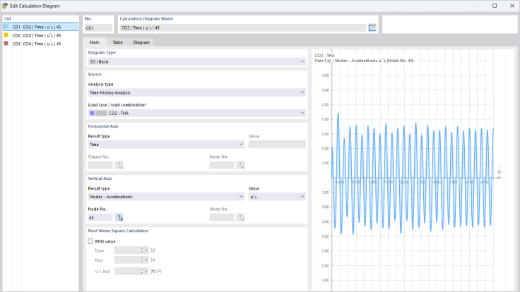

Os resultados da análise do histórico de tempo podem ser apresentados nos diagramas de cálculo. Todos os resultados são representados em função do tempo. Os valores numéricos podem ser exportados para o MS Excel.
Todas as janelas de resultados e gráficos fazem parte do relatório de impressão do RFEM/RSTAB. Desta forma, é possível garantir uma documentação clara e bem organizada. Além disso, também pode exportar as tabelas para o MS Excel.
-
