SHAPE-THIN: propriedades de secções de parede fina e secções formadas a frio

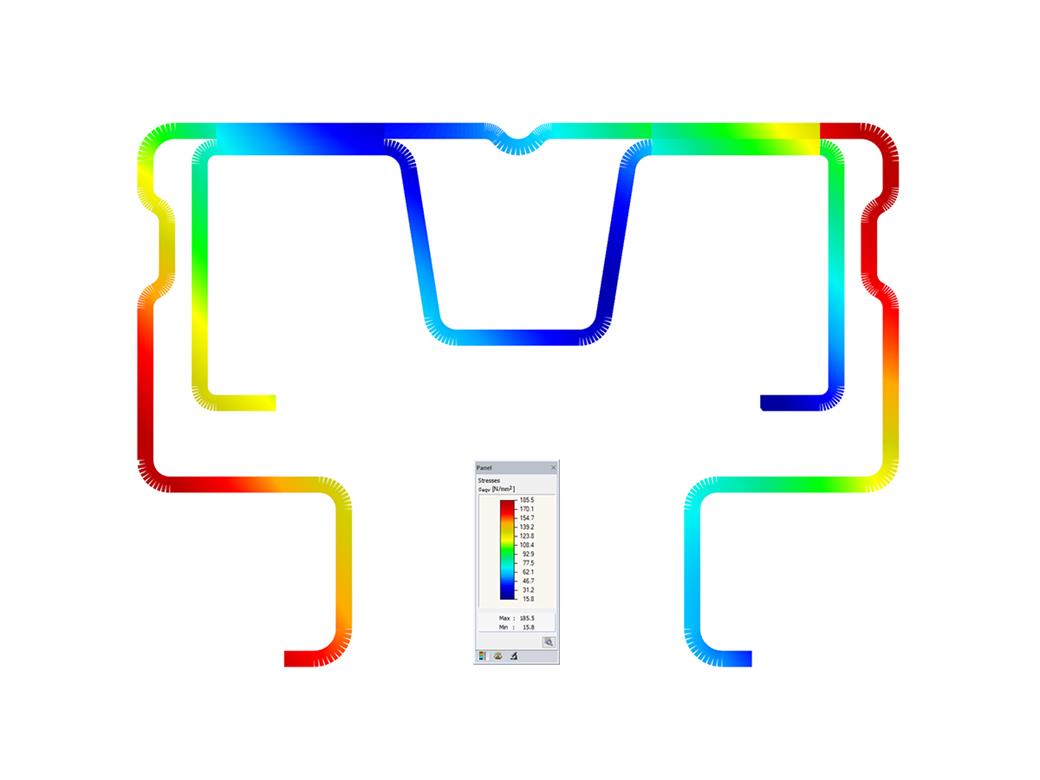

Programa de secções SHAPE-THIN | Propriedades de secções de parede fina, dimensionamento elástico e plástico

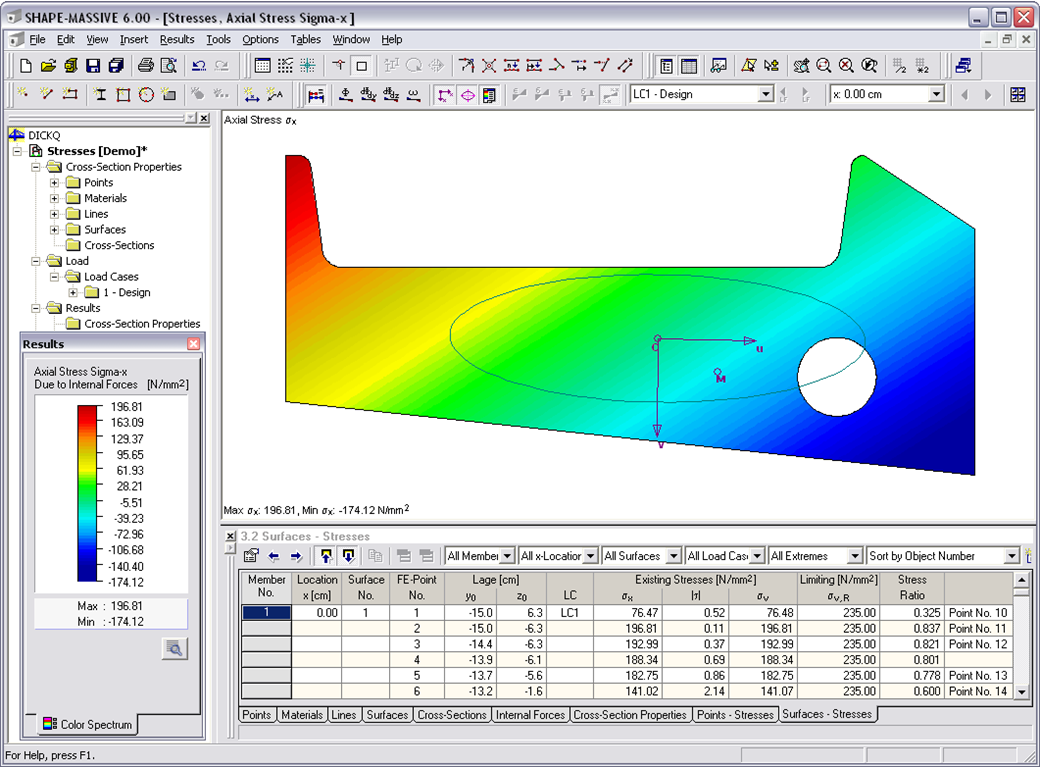

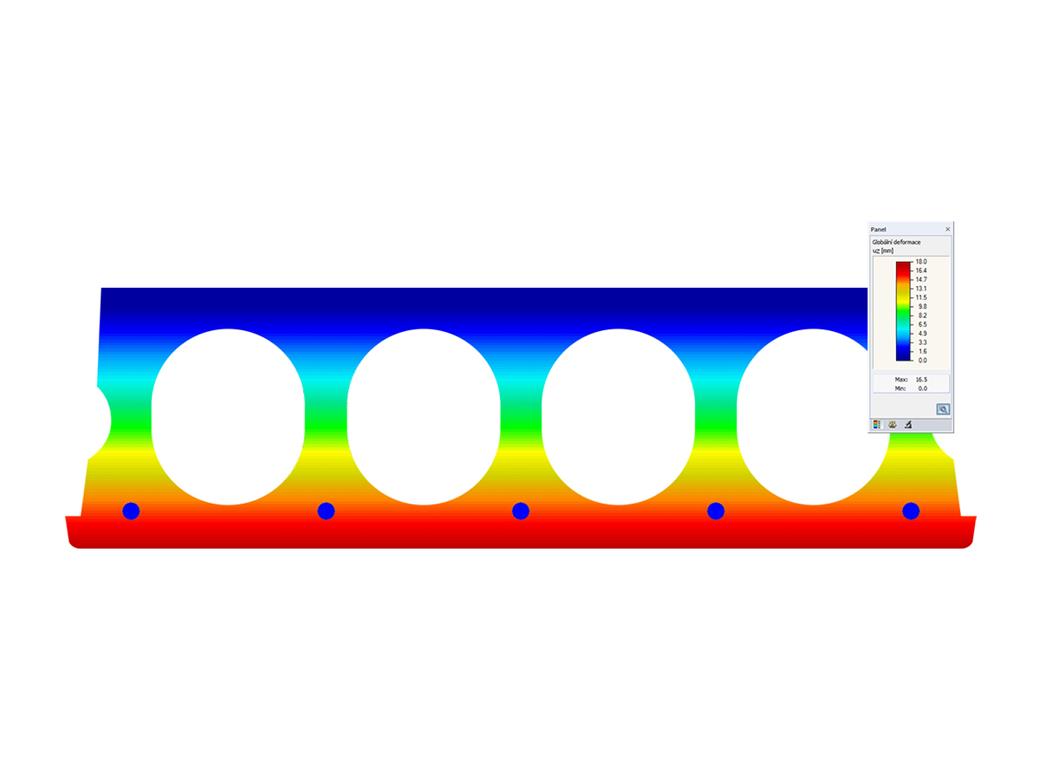

Programa de propriedades de secções SHAPE-MASSIVE | Resultados – diagrama das tensões normais

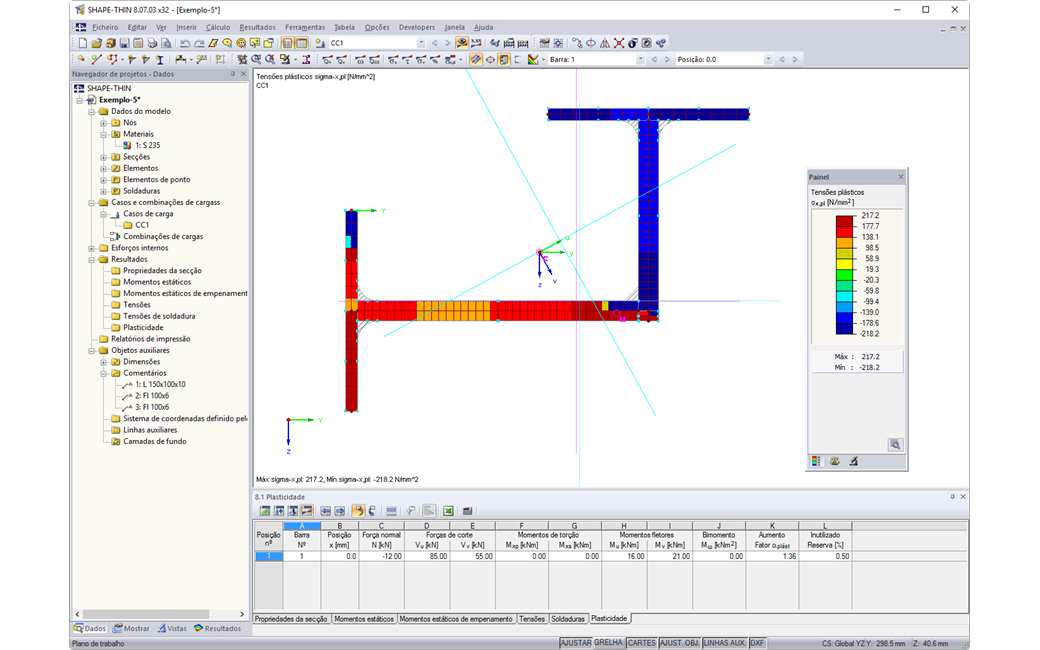

Programa de propriedades de secções SHAPE-THIN | Resultados – diagrama das tensões normais plásticas

SHAPE-THIN | Funcionalidades

Modelação de secções transversais através de elementos, secções, arcos e elementos de ponto
Biblioteca expansível de propriedades de material, limites de elasticidade e tensões limite
Propriedades de secções abertas, fechadas ou não ligadas
Propriedades efetivas de secções constituídas por diferentes materiais
Determinação de tensões em cordões de soldadura
Análise de tensões incluindo o dimensionamento da torção primária e secundária
Verificação das relações (c/t)
Secções efetivas de acordo com as normas
- EN 1993-1-5 (incluindo painéis de encurvadura reforçados da Secção 4.5)
- EN 1993-1-3
- EN 1999-1-1
- DIN 18800-2
Classificação de acordo com as normas
- EN 1993-1-1
- EN 1999-1-1
Interface com o MS Excel para importar e exportar tabelas
Relatório de impressão

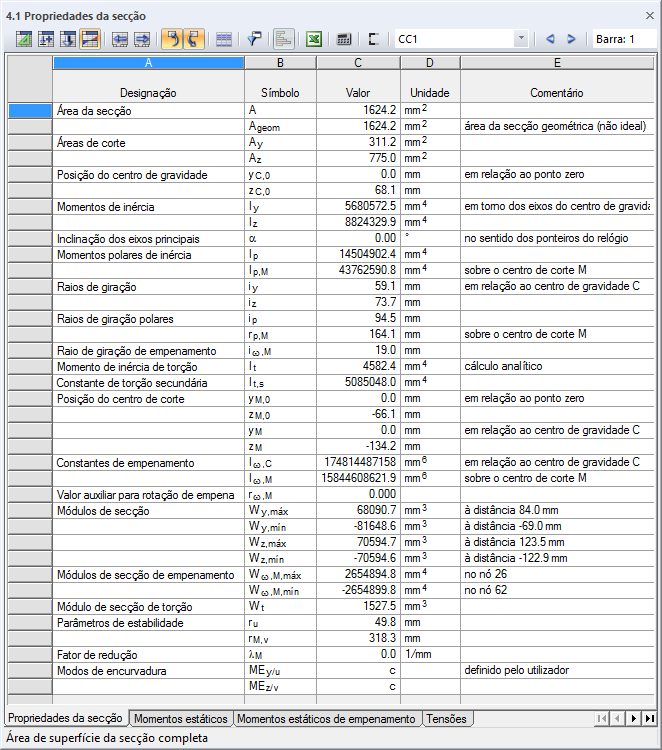

Querschnittswerte-Programm DUENQ | Ergebnistabelle "Querschnittswerte"

SHAPE-THIN | Propriedades de secções e tensões

O SHAPE-THIN determina as propriedades de secções e tensões para qualquer perfil aberto, fechado, ligado ou não ligado.

propriedades da secção
- Área de secção total A
- Áreas de corte A_y, A_z, A_u e A_v
- Posição do centro de massa y_S, z_S
- momentos da superfície 2 graus I_y, I_z, I_yz, I_u, I_v, I_p, I_p,M
- Raios de giração i_y, i_z, i_yz, i_u, i_v, i_p, ip,M
- Inclinação dos eixos principais α
- Peso da secção G
- Perímetro da secção U
- constantes de torção da área graus I_T, I_T,St.Venant, I_T,Bredt, I_T,s
- Posição do centro de corte y_M, z_M
- Constantes de empenamento I&_omega;,S, I_ω,M ou I&_omega;,D para restrições laterais
- Módulos de secção máx/mín S_y, S_z,_Su, S_v, S_ω,M com posições
- Gamas de secções r_u, r_v, r_M,u, r_M,v
- Fator de redução λ_M
Propriedades de secções plásticas
- Força normal N_pl,d
- Forças transversais V_pl,y,d, V_pl,z,d, V_pl,u,d, V_pl,v,d
- Momentos fletores M_pl,y,d, M_pl,z,d, M_pl,u,d, M_pl,v,d
- Módulos de secção W_pl,y, W_pl,z, W_pl,u, W_pl,v
- Áreas de corte A_pl,y, A_pl,z, A_pl,u, A_pl,v
- Posição dos eixos de bissetriz da área f_u, f_v,
- Representação da elipse de inércia
Momentos estáticos
- Primeiros momentos de área S_u, S_v, S_y, S_z com dados sobre máximos e posição, assim como especificação do fluxo de corte
- Coordenadas de empenamento ω_M
- momentos da área (áreas de empenamento) S_ω,M
- Áreas da célula Am
Tensão
- Tensões normais σ_x devido a esforço axial, momentos fletores e bimomento de empenamento
- Tensões de corte τ dos esforços de corte e dos momentos de torção primários e secundários
- Tensões equivalentes σv com fator ajustável para tensões de corte
- Relações de tensões em relação às tensões limite
- Tensões em bordas de elementos ou linhas centrais
- Tensões em cordões de soldadura
Sistemas de reforço
- Propriedades de secção de perfis não ligados (núcleos de edifícios altos, secções mistas)
- Esforços transversais de secções parciais devido a flexão e torção
Dimensionamento plástico
- Cálculo plástico com determinação do fator de majoração αpl
- Verificação das relações (c/t) segundo os métodos de verificação el-el, el-pl ou pl-pl de acordo com a DIN 18800

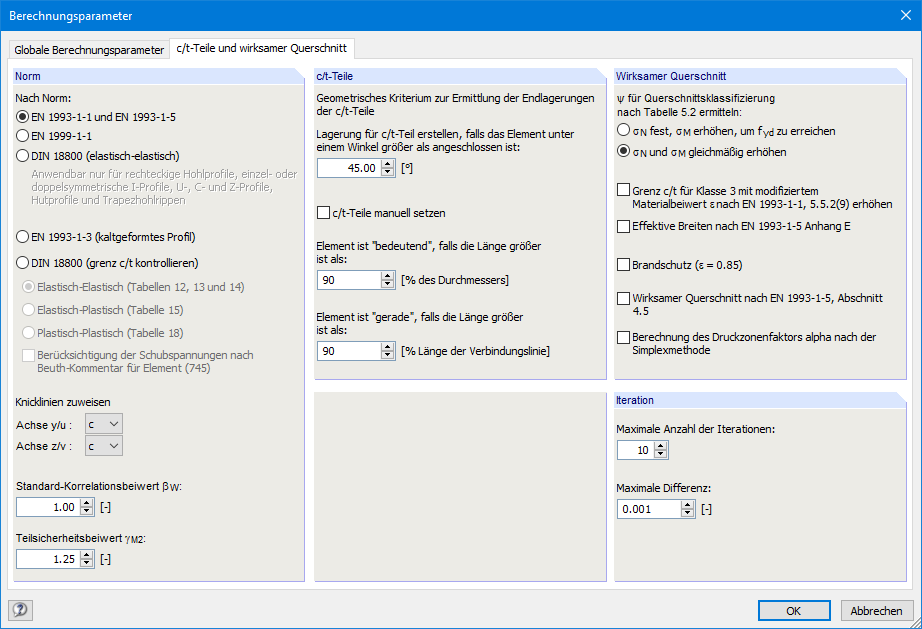

Querschnittswerte-Programm DUENQ | Globale Berechnungsparameter

O SHAPE-THIN inclui uma extensa biblioteca de secções laminadas e parametrizadas. Estas podem ser combinadas ou complementadas com novos elementos. É possível modelar uma secção composta por diferentes materiais.

As ferramentas e funções gráficas permitem a modelação de formas complexas de secções da forma habitual para programas de CAD. A entrada gráfica oferece, entre outros, a opção de definir elementos de ponto, cordões de soldadura, arcos, secções retangulares e circulares parametrizadas, elipses, arcos elípticos, parábolas, hipérboles, splines e NURBS. Alternativamente, é possível importar um ficheiro DXF que é utilizado como base para uma modelação adicional. Também existe a possibilidade de utilizar linhas auxiliares para a modelação.

Além disso, a entrada parametrizada permite a entrada do modelo e dos dados de carga de tal maneira que estes dependam de determinadas variáveis.

Os elementos podem ser divididos ou adicionados a outros objetos de forma gráfica. O SHAPE-THIN divide automaticamente os elementos e assegura um fluxo de corte sem interrupções através da introdução de elementos nulos. No caso de elementos nulos, pode ser definida uma espessura específica para controlar a transferência de corte.

SHAPE-THIN | Entrada de dados

O SHAPE-THIN inclui uma extensa biblioteca de secções laminadas e parametrizadas. Estas podem ser combinadas ou complementadas com novos elementos. É possível modelar uma secção composta por diferentes materiais.

As ferramentas e funções gráficas permitem a modelação de formas complexas de secções da forma habitual para programas de CAD. A entrada gráfica oferece, entre outros, a opção de definir elementos de ponto, cordões de soldadura, arcos, secções retangulares e circulares parametrizadas, elipses, arcos elípticos, parábolas, hipérboles, splines e NURBS. Alternativamente, é possível importar um ficheiro DXF que é utilizado como base para uma modelação adicional. Também existe a possibilidade de utilizar linhas auxiliares para a modelação.

Além disso, a entrada parametrizada permite a entrada do modelo e dos dados de carga de tal maneira que estes dependam de determinadas variáveis.

Os elementos podem ser divididos ou adicionados a outros objetos de forma gráfica. O SHAPE-THIN divide automaticamente os elementos e assegura um fluxo de corte sem interrupções através da introdução de elementos nulos. No caso de elementos nulos, pode ser definida uma espessura específica para controlar a transferência de corte.

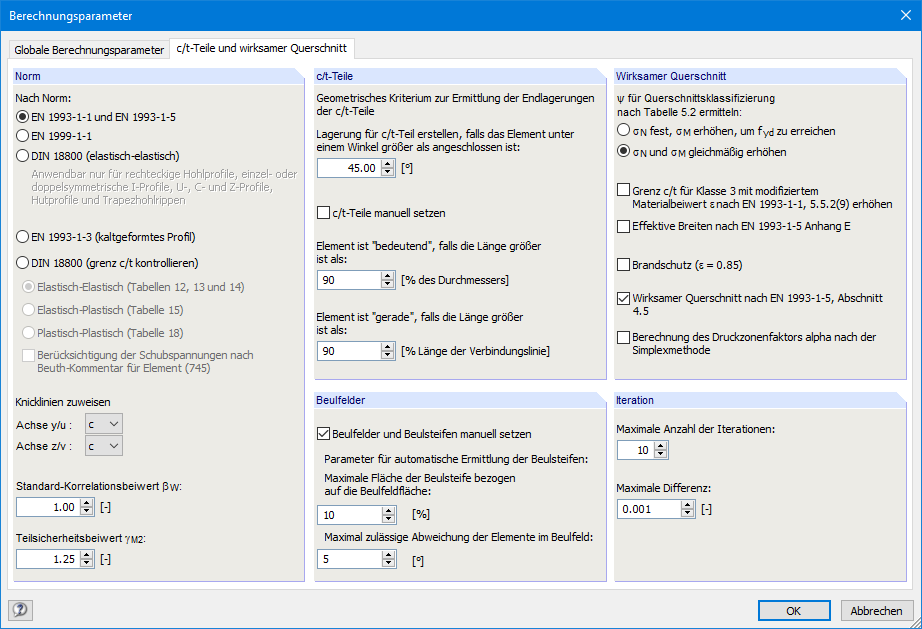

Querschnittswerte-Programm DUENQ | Berechnungsparameter: c/t-Teile und wirksamer Querschnitt

SHAPE-THIN | Cálculo

O SHAPE-THIN calcula todas as propriedades relevantes das secções, incluindo os esforços internos limite plásticos. As zonas sobrepostas são consideradas de forma próxima da realidade. Se as secções forem constituídas por diferentes materiais, o SHAPE‑THIN determina as propriedades efetivas da secção em relação ao material de referência.

Além da análise de tensão elástica, é possível realizar a verificação plástica com interação dos esforços internos para qualquer formato de secção. As verificações de interação plásticas são realizadas pelo método Simplex. As hipóteses de cedência podem ser selecionadas de acordo com Tresca ou von Mises.

O SHAPE-THIN efetua uma classificação das secções de acordo com as normas EN 1993-1-1 e EN 1999-1-1. Para secções de aço de classe 4, o programa determina larguras efetivas para painéis de encurvadura não reforçados ou reforçados de acordo com a EN 1993-1-1 e a EN 1993-1-5. Para secções de alumínio de classe 4, o programa calcula as espessuras efetivas de acordo com a EN 1999-1-1.

Opcionalmente, o SHAPE‑THIN verifica os valores de c/t limite em conformidade com os métodos de dimensionamento el-el, el-pl ou pl-pl de acordo com a DIN 18800. As zonas c/t dos elementos orientados na mesma direção são reconhecidas automaticamente.

Querschnittswerte-Programm DUENQ | Ergebnisse - Verlauf der plastischen Normalspannungen

SHAPE-THIN | Resultados

Todos os resultados podem ser facilmente avaliados e visualizados de forma numérica e gráfica. As funções de seleção permitem uma avaliação específica.

O relatório de impressão corresponde aos elevados padrões do RFEM 6 e do RSTAB 9. As alterações são atualizadas automaticamente.
