Efeito de alavanca em ligações de aço da laje de base

🔩 Efeito de alavanca nas ligações de aço da laje de base

📚 A flexibilidade da laje de base pode resultar em deformações que aumentam a tração aplicada às ancoragens. Os cantos da laje de base podem ser comprimidos contra o betão, induzindo forças de alavanca adicionais que, por sua vez, levam a um aumento da força de tração nas ancoragens.

💡 Um fator-chave que influencia a magnitude das forças de alavanca é a espessura da laje de base. Uma laje de base mais espessa pode reduzir significativamente o efeito de alavanca, contribuindo, assim, para um dimensionamento mais eficaz das ligações.

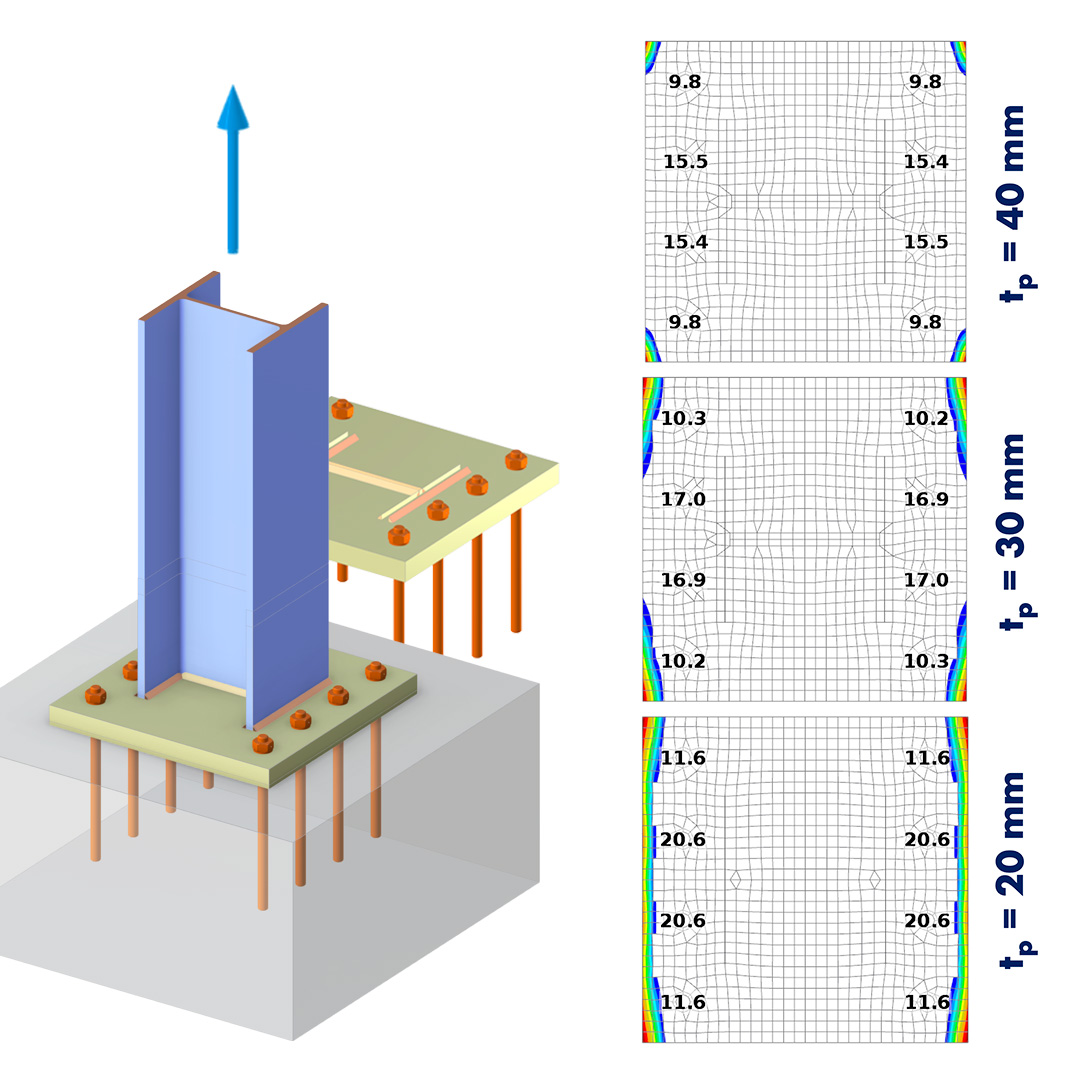

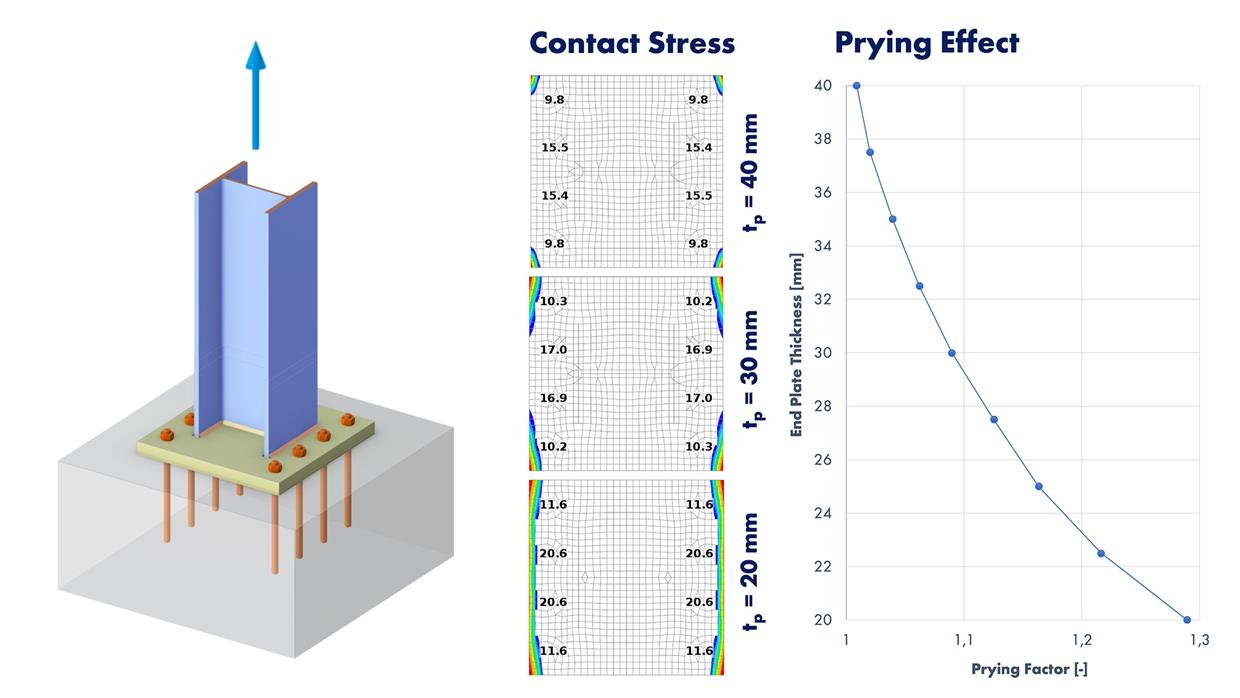

No exemplo 👇, a relação entre a espessura da laje de base e o efeito de alavanca é apresentada graficamente 📊. O fator de alavanca é considerado como a relação entre as forças de tração totais em todas as ancoragens com a carga aplicada. Para as espessuras selecionadas, também é apresentada a tensão de contacto nos cantos comprimidos da laje de base.

• Efeito de alavanca nas ligações de aço da laje de base no gráfico a ser visualizado aqui
