Cobertura de sombreamento: Estação Porta Genova em Milão

Projeto final da licenciatura em Engenharia de Sistemas de Construção no Politecnico di Milano, para o curso do Prof. Rota 'Dimensionamento de edifício integrado'. Trata-se de um projeto preliminar de remodelação da estação Porta Genova em Milão.

Autor	Leonardo Silvestri, Gianluca Contini, Prof. Matteo Francesco Ruta
Universidade	Politécnico de Milão

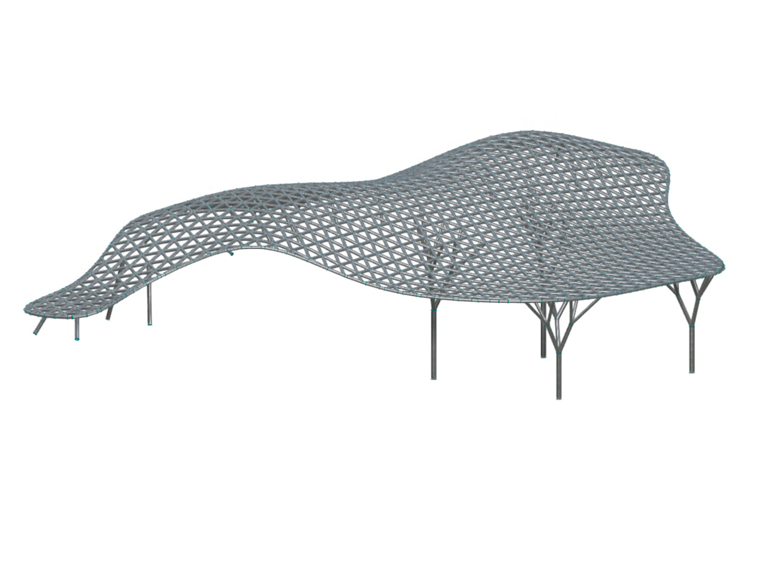

Modelo 005469 | Cobertura de sombreamento da estação Porta Genova em Milão

165x

40x

Cobertura sombreada da estação Porta Genova em Milão

Em particular, os nossos esforços foram direcionados para o dimensionamento tecnológico e estrutural da cobertura de sombreamento apresentado nas fotografias.
Graças ao software RFEM 6 da Dlubal, conseguimos integrar rapidamente o dimensionamento paramétrico realizado com o software Rhino/Grasshopper no cálculo estrutural, graças à excelente interface de ambos. O dimensionamento dos elementos tubulares em aço foi também realizado com o módulo "Dimensionamento de aço", enquanto a modelação da carga foi facilitada através da utilização de superfícies de transferência de carga, uma função altamente benéfica dada a superfície expansível da estrutura.
Por fim, recebemos as reações de solo restringidas para o dimensionamento das ligações.

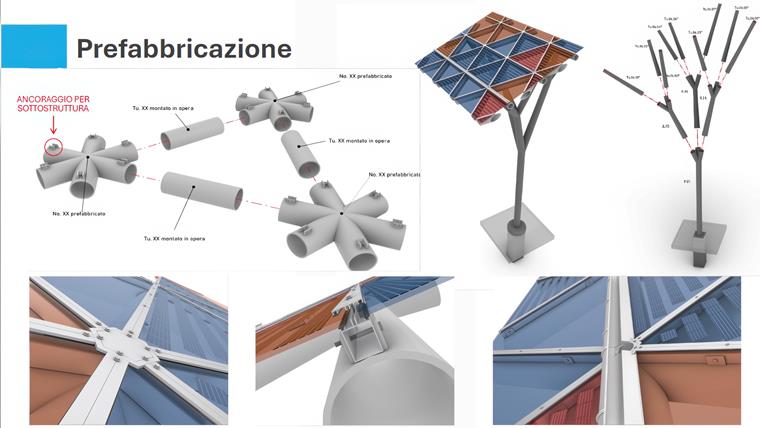

Apresentação de pré-fabricação da estrutura da cobertura de sombreamento

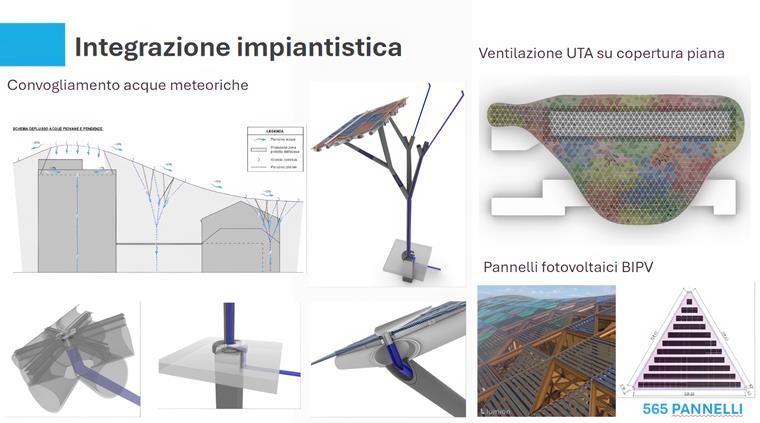

Apresentação da solução estrutural da cobertura de sombreamento da estação Porta Genova em Milão

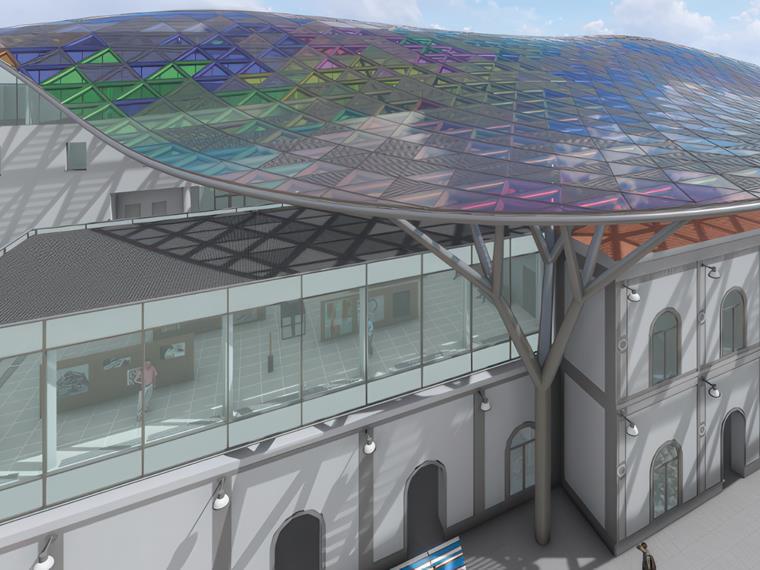

Visualização da cobertura de sombreamento da estação Porta Genova em Milão

;
