Projeto de estrutura de pavilhão gimnodesportivo espacial feito com vigas de madeira laminada curvadas assentes em pilares em forma de V invertido.

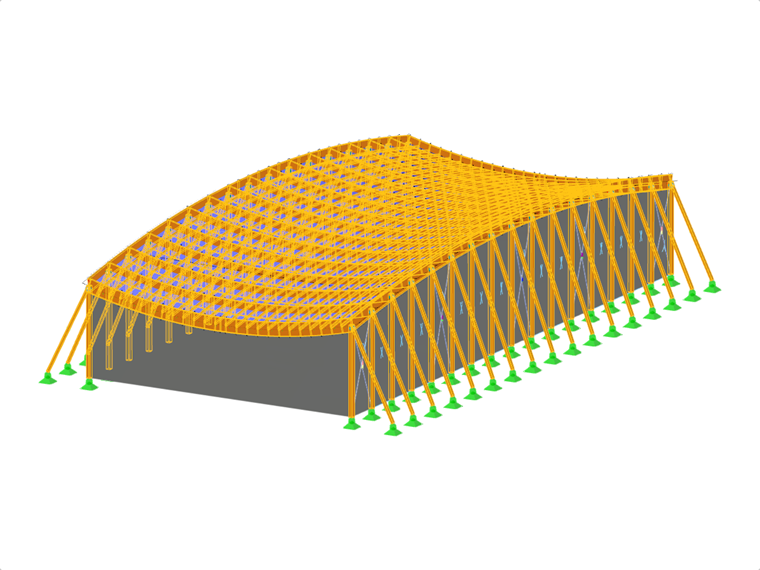

O objetivo desta tese é o dimensionamento do conceito espacial para a estrutura de madeira de um pavilhão gimnodesportivo. O pavilhão tem um vão único com a possibilidade de ajustamentos flexíveis transversais. As vigas principais são laminadas, com uma forma convexa curvada, colocadas sobre pilares em forma de V invertido.

Autor	Nika Dvorščak
Universidade	Universidade de Zagreb, Croácia

PT 000499 | Projeto de estrutura de pavilhão desportivo espacial feita a partir de vigas de madeira laminada curvada sobre pilares em V

Design Project of Spatial Timber Sport Hall Structure Made from Curved Laminated Timber Girders on V-Shaped Columns

A estabilização e o sistema portante secundário foram dimensionados com vigas colocadas em recesso e estabilizadores diagonais de aço. O pavilhão gimnodesportivo de madeira tem uma planta de 80,00 x 38,00 metros. A altura do ponto mais alto do pavilhão é de 16,00 metros. O modelo do pavilhão, a análise estática e o dimensionamento com base nos estados limite último e de utilização foram realizados com o software RFEM, enquanto a análise de vento foi realizada com o software RWIND através de uma modelação em túnel de vento devido à forma específica da estrutura. O peso próprio dos elementos foi considerado no software, enquanto as cargas de dimensionamento foram aplicadas dependendo da localização e das condições climáticas. O modelo de cálculo, a análise de carga e o planeamento estrutural foram realizados em conformidade com as normas do Eurocódigo.

Ligações

Software para o cálculo de estruturas de madeira

Downloads

Complete Master Thesis (PDF)

50,13 MB

;
