Análise e modelação com o RFEM 6 de um edifício residencial de vários andares em painéis de madeira X-Lam portantes

• Visualizador 3D | Google
• Visualizador 3D | Babylon
• Realidade virtual

223x

102x

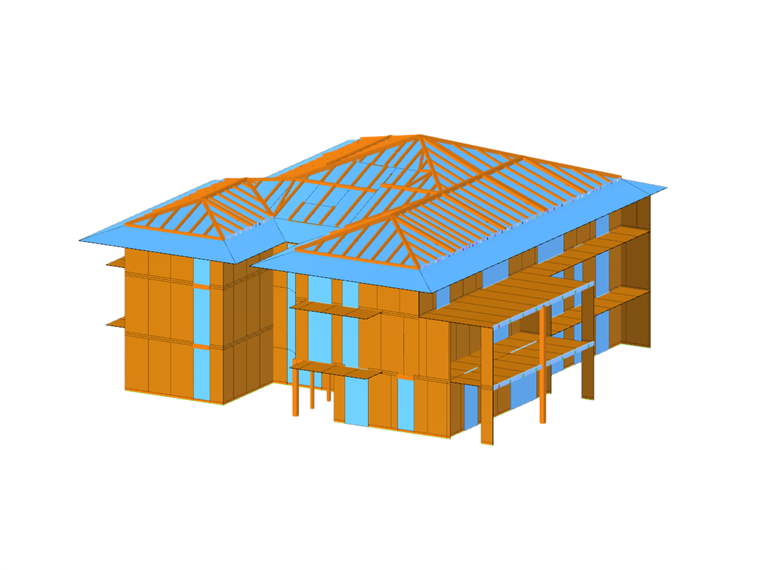

Edifício de vários andares em madeira laminada cruzada

Após uma fase inicial em que o material X-Lam foi introduzido do ponto de vista teórico, bem como as ligações mecânicas utilizadas, foram criados três modelos subsequentes com o software descrito acima, desde o mais "rígido", ou seja, sem considerar o efeito das ligações mecânicas existentes no edifício residencial em estudo até ao mais "deformável", obtido através do "método da rigidez equivalente", partindo do modelo mais "realístico", no qual todas as ligações mecânicas presentes foram modeladas, de forma a avaliar as respostas dinâmicas, em termos de períodos específicos aos modos de vibração principais, dos deslocamentos generalizados entre pisos devido à combinação sísmica "SLD" e do corte sísmico na base devido à combinação sísmica "SLV" de uma representante de parede amostrada de todas as paredes existentes após o sismo de dimensionamento, de acordo com a NTC2018, especificamente do local onde o edifício em estudo foi construído.

Para isso, foi efetuada uma análise dinâmica linear, com espectro de resposta e o material X-Lam foi modelado com as suas rigidezes reais nos dois primeiros modelos criados, e através de rigidezes equivalentes no último modelo criado, mas considerando as suas tensões reais comportamento ortotrópico em todos os modelos.

A partir dos resultados encontrados no seguinte trabalho de tese, é possível afirmar que a modelação de uma estrutura constituída por painéis portantes X-Lam não pode ignorar a modelação correta das suas ligações mecânicas, as quais, com a sua deformabilidade, influenciam significativamente a deformabilidade da a estrutura em si e os parâmetros dinâmicos de todo o edifício. No entanto, utilizando o método mais rápido, como o "Método da rigidez equivalente", é possível modelar a estrutura mais rapidamente, obtendo resultados não muito longe dos obtidos com o método mais realista, isto é, modelando localmente todas as ligações mecânicas presentes na estrutura a estrutura, mas tendo em consideração que os resultados assim obtidos não são seguros comparativamente ao "Estado limite de segurança da vida".
