Estrutura de aço

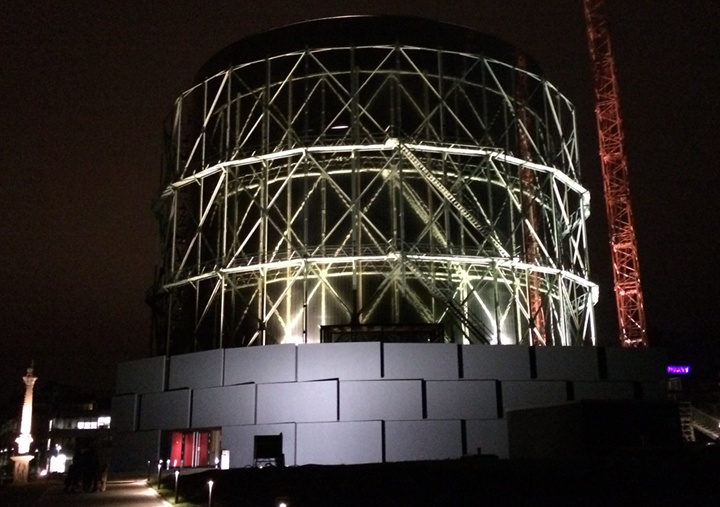

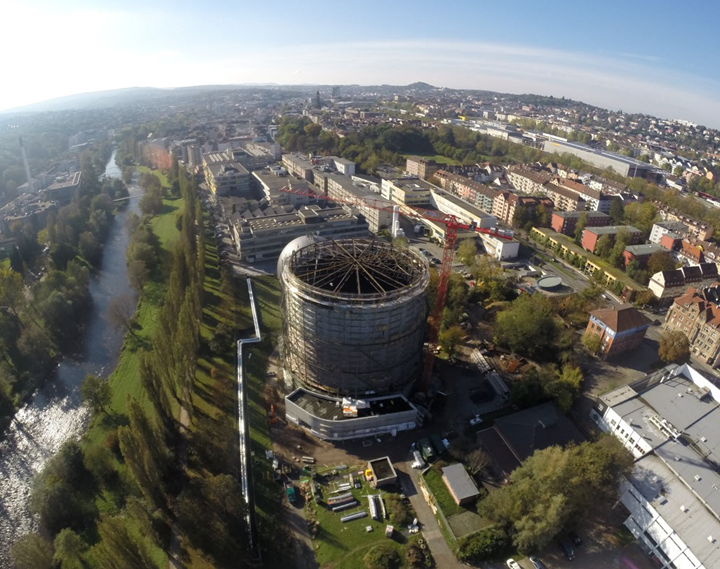

As antigas instalações do reservatório de gás foram transformadas numa área de eventos com uma disposição do interior completamente nova. No cimo de um rés do chão maciço com 6 m de altura, foi construída uma estrutura de aço com 35 m de altura e 40 m de diâmetro. No interior da construção, são exibidos desde o final de 2014 os panoramas 360° do artista Asisi de Berlim.

Estrutura

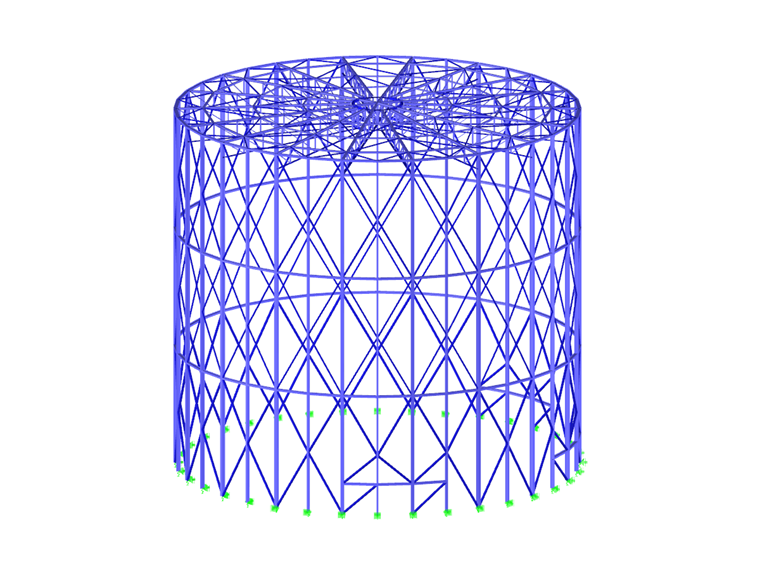

A estrutura principal da cobertura é constituída por 18 vigas de treliças radiais unidas na cumeeira por um anel comprimido e nos banzos superior e inferior por um anel tracionado. O painel de cobertura é formado por tubos de compressão e diagonais dispostos a toda a volta

A estrutura primária da fachada é constituída por 18 pilares portantes e 18 pilares de fachada, dispostos numa grelha de 10°. A rigidez do cilindro é garantida pela disposição de reforços de anel horizontais juntamente com diagonais de reforço de compressão e tração.

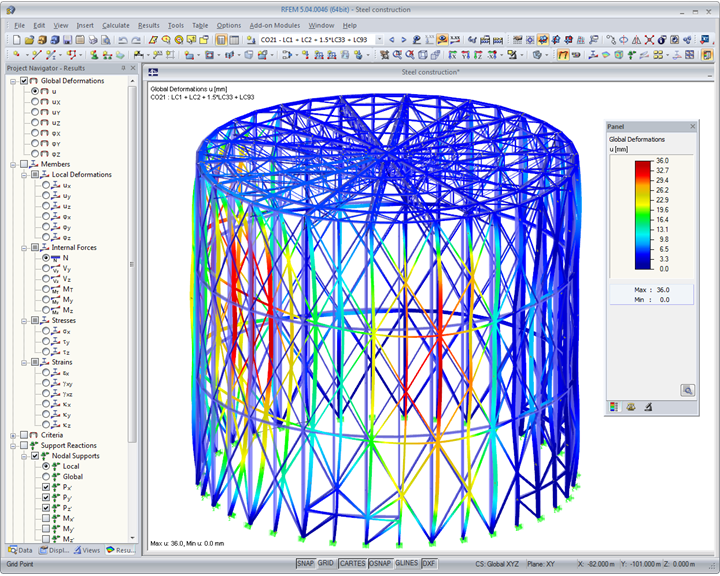

Para assegurar um planeamento realístico das forças de vento irregulares, optou-se por um dimensionamento 3D da estrutura portante no RFEM.
