Transporte da casa "Vechthoeve", Países Baixos

Os seguintes dados referem-se ao modelo da laje de chão.

Comprimento: aprox. 22 m | Largura: aprox. 13 m | Altura: aprox. 1 m | Peso: aprox. 125 t
Superfícies: 3 | Elementos finitos: 7522

No espaço de três meses, a empresa Bresser de ‘s-Gravendeel, nos Países Baixos, completou o projeto de deslocar a casa para o seu destino final, a herdade Hoogerlust, passando até lá por terra e sobre água.

Património Mundial da UNESCO

A casa "Vechthoeve" faz parte da Linha de Defesa de Amesterdão (património UNESCO). Devido ao seu valor cultural e histórico, o Ministério para Trabalhos Públicos dos Países Baixos decidiu deslocar o monumento para um novo local, atribuindo-lhe uma nova função.

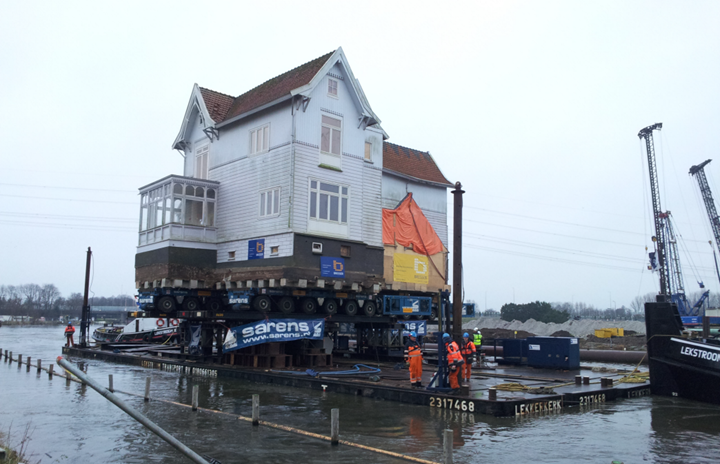

Consequentemente, o transporte da casa sobre a água, para o qual também tiveram de ser transpostos dois diques, foi inevitável. Os dois diques relativamente fracos foram ultrapassados através de duas pontes temporárias e um conjunto de estacas-prancha.

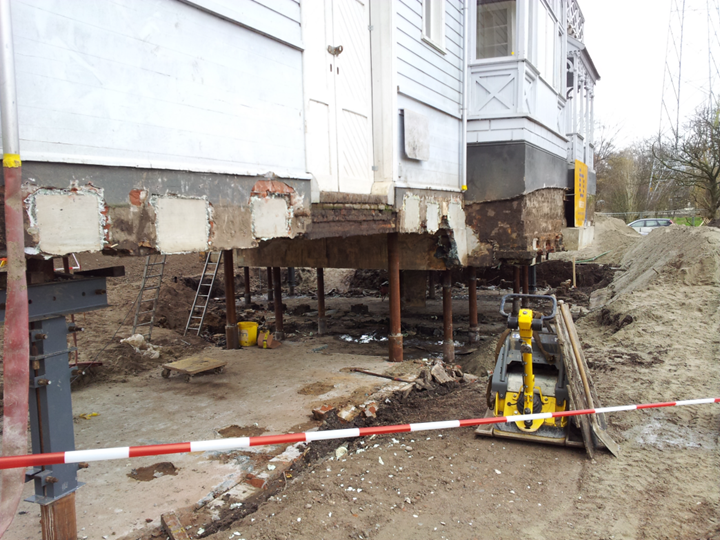

Para a obtenção de condições de apoio adequadas, durante a fase de transporte foi construída uma placa de fundação totalmente nova. Adicionalmente, foram inseridas na casa 17 estacas de fundação em aço. Em igual número, foi a aplicação de macacos de elevação que foram necessários para levantar a estrutura 2,7 m acima do solo. Finalmente, foi colocado um conjunto dos chamados SPMT (Veículos Modulares com Acionamento Automotor) sob a laje de betão com 30 cm de espessura.

Dimensionamento da placa de fundação em betão armado

No RFEM 5, foram analisadas três situações de dimensionamento diferentes:

1. situação permanente
2. transporte
3. elevação

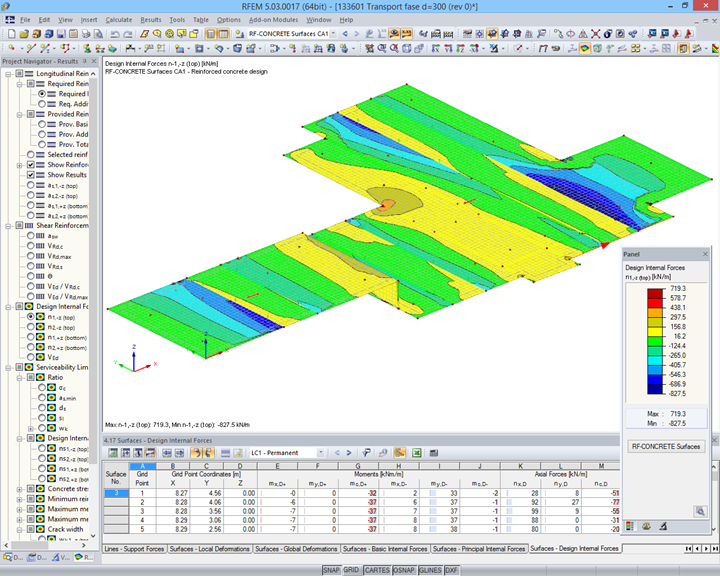

O modelo é constituído por várias camadas em betão com aplicação de cargas em linha (macacos de elevação) e peso próprio. Os macacos foram modelados como apoios flexíveis com diferentes rigidezes nas respetivas direções. A armadura necessária na placa foi obtida através do dimensionamento no módulo adicional RF‑CONCRETE Surfaces.
