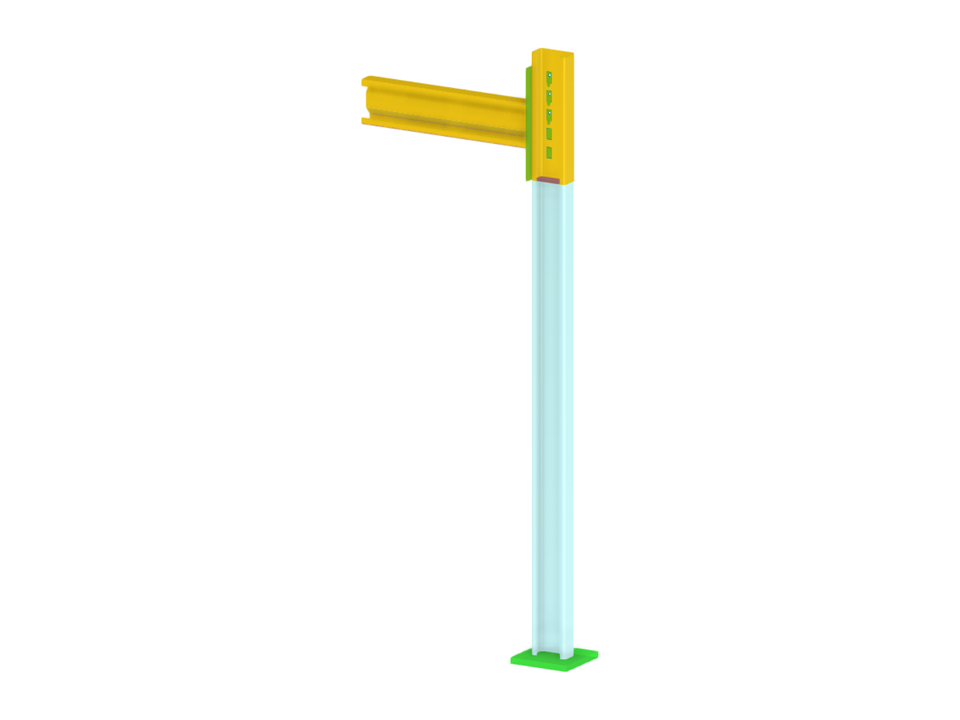

Parametrização da geometria de ligação de uma viga de perfil sigma a um pilar de secção em C através de uma placa de apoio ligada ao pilar através de grampos. Inclusive estribos não lineares, libertações e cordões de soldadura modelados.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Ligação entre viga e pilar
Parâmetros de bloco editáveis dinamicamente | |
Número de nós | 162 |
Número de linhas | 193 |
Número de barras | 3 |
Número de superfícies | 36 |
Número de sólidos | 0 |
Número de casos de carga | 2 |
Número de combinações de cargas | 2 |
Número de combinações de resultados | 0 |
Peso total | 0,008 t |
Dimensões (métricas) | 0,604 x 1,600 x 0,068 m |
Dimensões (imperial) | 1.98 x 5.25 x 0.22 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
