Parametrização completa da geometria de um banzo inferior e duas diagonais.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

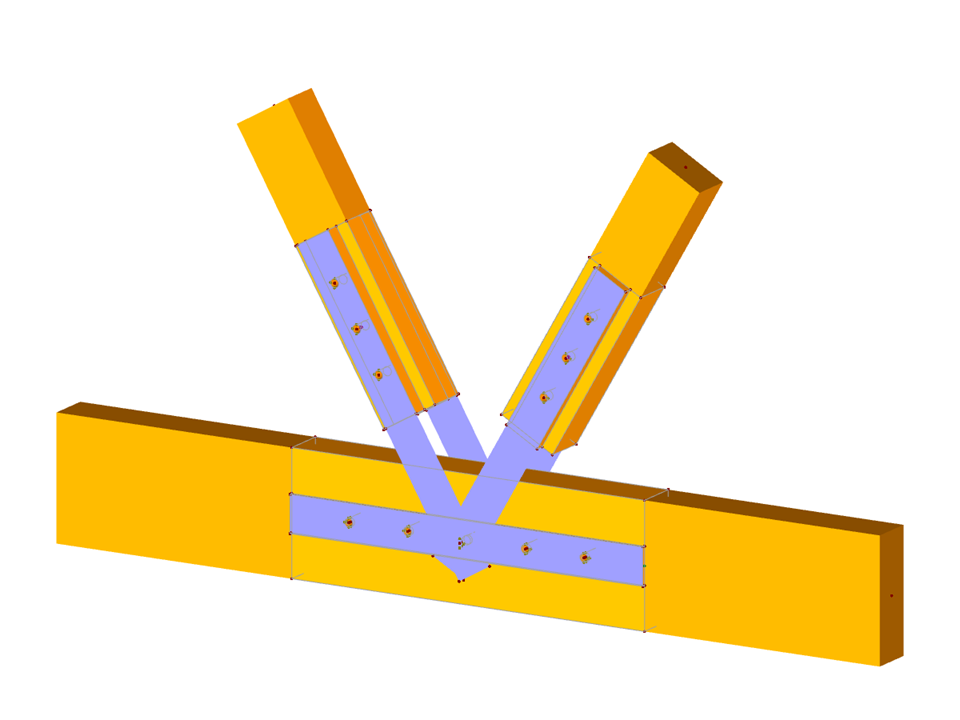

Ligação articulada de aço-madeira
Parâmetros de bloco editáveis dinamicamente | |
Número de nós | 285 |
Número de linhas | 260 |
Número de barras | 41 |
Número de superfícies | 145 |
Número de sólidos | 9 |
Peso total | 0,033 t |
Dimensões (métricas) | 1,400 x 0,132 x 0,706 m |
Dimensões (imperial) | 4.59 x 0.43 x 2.32 feet |
Versão do programa | 5.26.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
