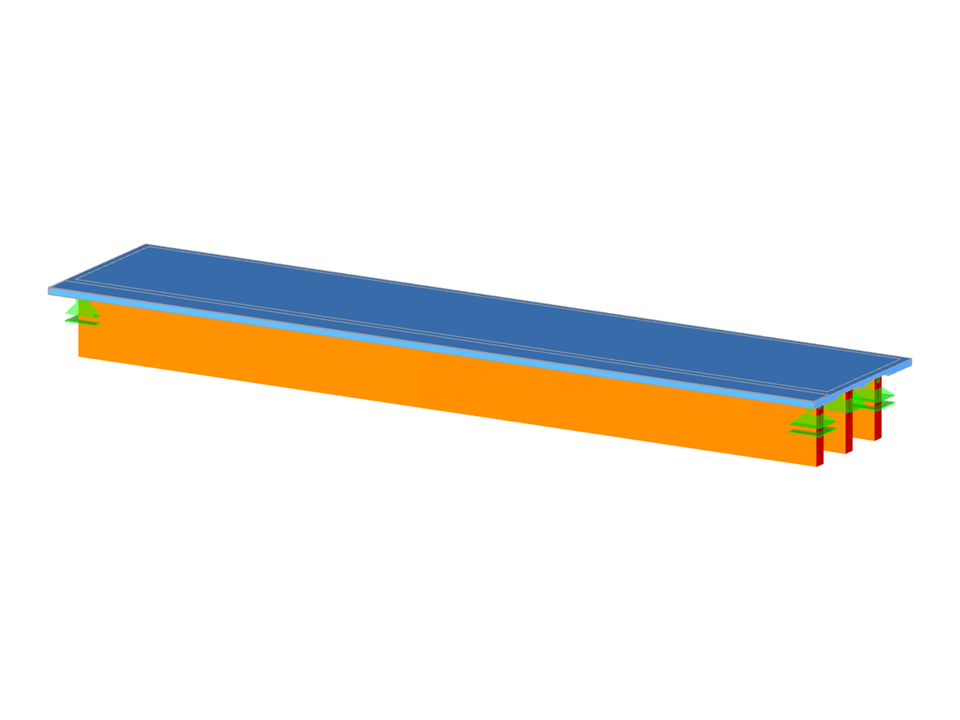

Tese de final de curso 000470 | Análise de pontes mistas em madeira UHPC
Número de nós | 117 |
Número de linhas | 118 |
Número de barras | 27 |
Número de superfícies | 23 |
Número de sólidos | 1 |
Número de casos de carga | 14 |
Número de combinações de resultados | 32 |
Peso total | 23,759 t |
Dimensões (métricas) | 16,300 x 3,600 x 0,966 m |
Dimensões (imperial) | 53.48 x 11.81 x 3.17 feet |
Versão do programa | 5.27.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
![Pré -esforço inicial de carga de barra](/pt/webimage/010511/2426326/01-pt-png-png.png?mw=512&hash=ba56558698be3b668d1e51b783fc98cf993ce97f)
![RF -MOVE Surfaces - 1.1 Dados gerais](/pt/webimage/014835/2948753/01-en.jpg?mw=512&hash=6882bdf317819915c8ed0a390b2a4a91f036117f)
![Seleção de categoria de ação](/pt/webimage/014454/2923360/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Excentricidades de carga biaxial na secção](/pt/webimage/008899/600689/KB_1577_01_EN.png?mw=512&hash=ccbb3f8d22edc32d9267ae8ca4667a875efc8c0e)
![Generierte Lastfälle in RSTAB](/pt/webimage/006940/1587785/000355-pt-png.bmp?mw=512&hash=61ef7a30e480aea379a13cfdf80568c4e3c5558a)
O módulo adicional RF-MOVE/RSMOVE não contém janelas de resultados: A verificação dos casos de carga gerados inclusive as cargas é efetuada no RFEM/RSTAB. As designações das cargas móveis individuais são criadas a partir do respetivo número de incremento de carga.
Estas podem ser substituídas no RFEM/RSTAB por outras designações. Todos os dados de tabelas podem ser exportados para o MS Excel.
Os diversos casos de carga podem ser gerados com um único clique do rato. No final da geração, são apresentados, como informação, os números dos casos de carga e das combinações de resultados criados.
![Eingabe: Wahl des Lastverlaufs](/pt/webimage/006939/1587765/000353-pt-png.png?mw=512&hash=0fc8f65a21ad37893688bb15353e85c220f79728)
Os conjuntos de barras com cargas móveis são selecionados graficamente no modelo do RFEM/RSTAB. Não representa nenhum problema aplicar diferentes tipos de carga num conjunto de barras ao mesmo tempo.
Através da especificação da primeira posição da carga, é possível representar com precisão a carga que entra na viga da barra contínua. Da mesma maneira, é possível definir, se uma carga móvel constituída por várias aplicações de cargas pode ir para além do final do conjunto de barras (ponte) ou não (ponte rolante).
O incremento das posições de carga individuais é determinado pelo número de casos de carga gerados para o RFEM/RSTAB. Também é possível adicionar cargas a casos de carga já existentes no RFEM/RSTAB, de maneira que não é necessária uma sobreposição adicional. RF-MOVE/RSMOVE contém vários tipos de carga, como cargas pontuais, contínuas, trapezoidais assim como pares de cargas e várias cargas concentradas do mesmo tipo.
Estas podem ser aplicadas tanto em direção local como global. A aplicação pode referir-se ao comprimento real da barra ou à projeção numa direção global.
![Módulo adicional RF-MOVE/RSMOVE para o RFEM/RSTAB | Geração de casos de carga para barras a partir de carga móveis](/pt/webimage/002894/2990876/Bridge.png?mw=512&hash=a28ebeb2d42c48866570a005b03ee2af22ee56f6)
- Geração de até 9999 casos de carga a partir das posições da carga móvel
- Posições da carga parametrizadas para diferentes cargas concentradas e distribuídas
- Resumo de várias cargas móveis num caso de geração
- Possibilidade de adicionar cargas a casos de carga já existentes no RFEM/RSTAB
- Geração de uma combinação de resultados para determinação da posição da carga mais desfavorável
- Possibilidade de guardar especificações de carga para utilização em outras estruturas
