Comparação de resultados da verificação de forma geométrica com carga de barra vs. carga de conjunto de barras

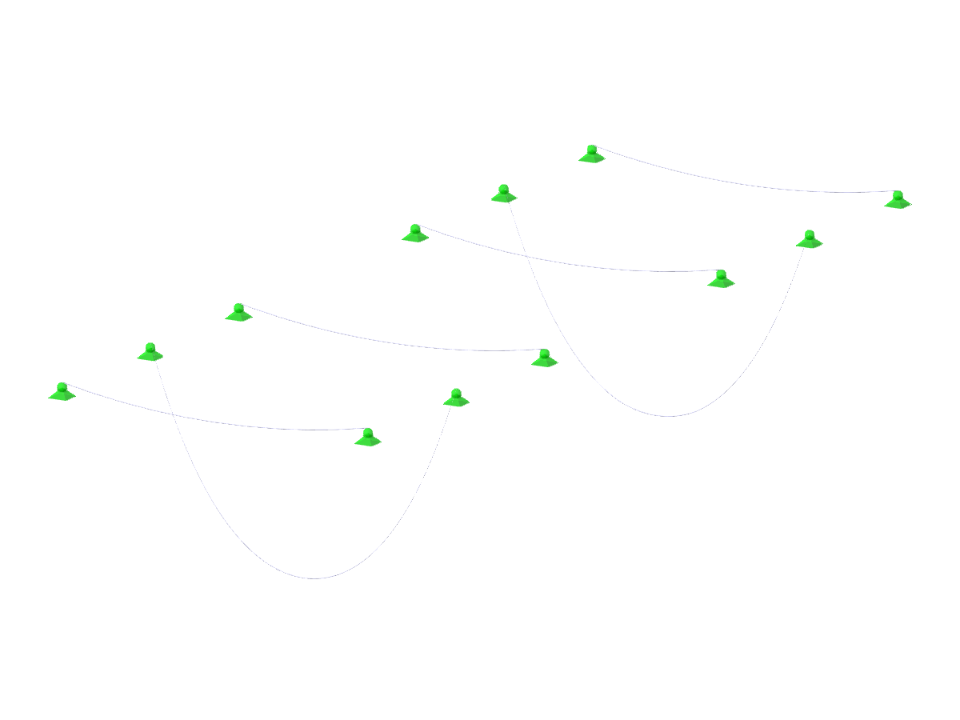

Modelo utilizado em
estrutura de cabos
| Número de nós | 48 |
| Número de linhas | 42 |
| Número de barras | 42 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,077 t |
| Dimensões (métricas) | 10,000 x 0,000 x 30,000 m |
| Dimensões (imperial) | 32.81 x 0 x 98.43 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
