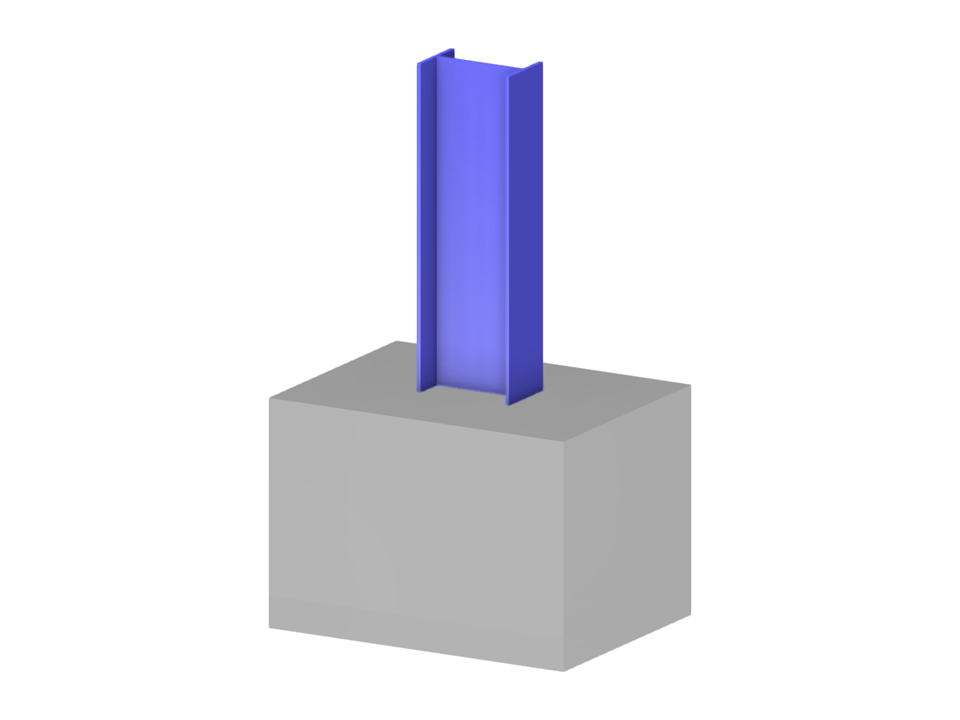

Parametrização da geometria de um pilar de aço com secção em I encastrado num bloco de fundação de betão.
- Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rf6).
Pilar embutido
Parâmetros de bloco editáveis dinamicamente | |
Número de nós | 39 |
Número de linhas | 67 |
Número de barras | 0 |
Número de superfícies | 35 |
Número de sólidos | 5 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 10,187 t |
Dimensões (métricas) | 2,000 x 3,400 x 1,500 m |
Dimensões (imperial) | 6.56 x 11.15 x 4.92 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
