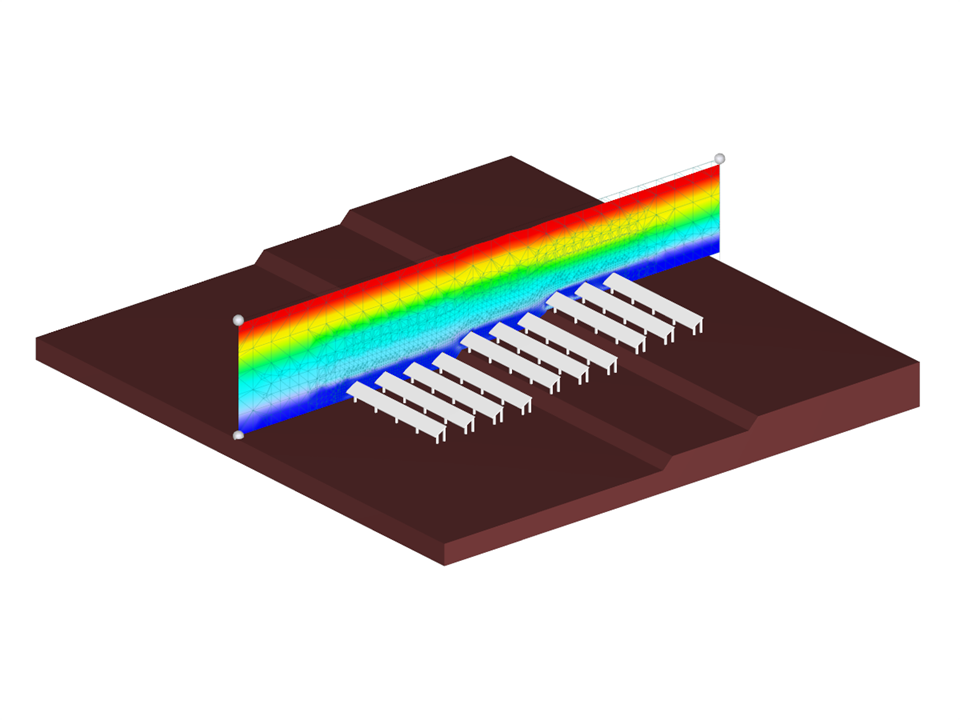

Painéis solares com terreno

O RWIND 2 e o RFEM 6 podem agora ser utilizados para calcular cargas de vento a partir das pressões do vento medidas experimentalmente em superfícies. Basicamente, estão disponíveis dois métodos de interpolação para distribuir as pressões medidas em pontos isolados ao longo das superfícies. A distribuição de pressão desejada pode ser alcançada utilizando o método e a configuração de parâmetros apropriados.

Criar um exemplo de validação para a dinâmica dos fluidos computacional (CFD) é um passo crítico para garantir a precisão e a fiabilidade dos resultados da simulação. Este processo envolve comparar os resultados de simulações CFD com dados experimentais ou analíticos de cenários do mundo real. O objetivo é determinar se o modelo CFD consegue replicar fiavelmente os fenómenos físicos que se destina a simular. Este guia descreve os passos essenciais no desenvolvimento de um exemplo de validação para uma simulação CFD, desde a seleção de um cenário físico adequado até à análise e comparação dos resultados. Seguindo minuciosamente estes passos, engenheiros e investigadores podem aumentar a fiabilidade dos seus modelos CFD, abrindo caminho para a sua aplicação eficaz em diversas áreas, tais como a aerodinâmica e a análise espacial.

A direção do vento desempenha um papel crucial na formação dos resultados das simulações da dinâmica de fluidos computacional (CFD) e no cálculo estrutural de edifícios e infraestruturas. É um fator determinante para avaliar como as forças do vento interagem com as estruturas, influenciando a distribuição das pressões do vento e, consequentemente, as respostas estruturais. A compreensão do impacto da direção do vento é essencial para o desenvolvimento de projetos que resistam a diferentes forças do vento, garantindo assim a segurança e a durabilidade das estruturas. Dito de uma forma simples, a direção do vento ajuda a ajustar as simulações CFD e a orientar os princípios do dimensionamento estrutural para obter um desempenho e uma resistência ideais contra os efeitos induzidos pelo vento.

Os resultados do RWIND podem ser apresentados diretamente no programa principal. No Navegador – Resultados, selecione o tipo de resultado "Análise de simulação de vento" a partir da lista acima.

Atualmente, estão disponíveis os seguintes resultados referentes à malha de cálculo do RWIND:

• Pressão de superfície
• Coeficiente Cp da superfície
• Distância da parede y+ (fluxo estacionário)

Ir para o vídeo explicativo

Com o RWIND 2 Pro, pode aplicar facilmente uma permeabilidade a uma superfície. Tudo o que precisa é da definição de

• coeficiente de Darcy D,
• coeficiente de inércia I e
• comprimento do meio poroso na direção do fluxo L

para definir uma condição de fronteira de pressão entre a parte frontal e a parte posterior de uma zona porosa. Graças a esta configuração, irá obter um fluxo através desta zona com uma apresentação de resultados em duas partes em ambos os lados da área da zona.

Mas isso não é tudo. Além disso, a geração do modelo simplificado reconhece as zonas permeáveis e tem em consideração as aberturas correspondentes na pele do modelo. Prescinde bem de uma modelação geométrica elaborada do elemento poroso? Compreensível. Então temos boas notícias! Com a definição pura dos parâmetros de permeabilidade, pode evitar precisamente este processo desagradável. Utilize esta função para simular lonas de andaimes, cortinas de proteção de poeiras e estruturas de malha permeáveis etc. Ficará encantado!

Mais informação

Já conhece o editor para controlar os refinamentos de malha? Vai ser muito útil no seu trabalho! Porquê? É fácil. Porque oferece as seguintes opções:

• Visualização gráfica de áreas com refinamentos de malha
• Refinamento de malha de zonas
• Desativação do refinamento de malha de sólidos 3D padrão com transversão nos correspondentes refinamentos de malha 3D manuais.

Estas opções ajudam-no a formular uma regra adequada para gerar a malha do modelo completo, mesmo para modelos com dimensões incomuns. Utilize o editor para definir com eficácia pequenos detalhes do modelo em grandes edifícios ou áreas da malha detalhadas a jusante do modelo. Vai ficar surpreendido!
