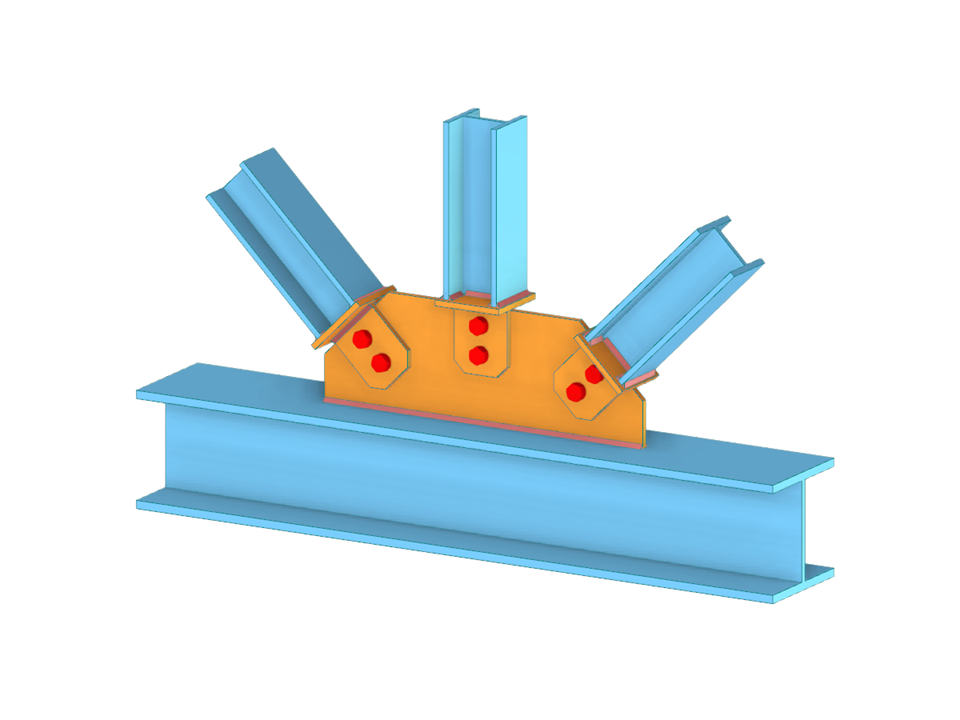

Download the model of a truss connection here and open it with the structural FEA software RFEM 6.
This model is used in the webinar 'Analysis of Steel Joints Using FE Model in RFEM 6 ' on Aug 10, 2022 (Arabic).
Treliça de aço com ligação
Número de nós | 18 |
Número de linhas | 33 |
Número de barras | 33 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 2 |
Número de combinações de cargas | 2 |
Número de combinações de resultados | 0 |
Peso total | 3,351 t |
Dimensões (métricas) | 20,000 x 2,500 x 0,000 m |
Dimensões (imperial) | 65.62 x 8.2 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
- Vários tipos de componentes, tais como chapas de base e de extremidade, cantoneiras de alma, aletas, chapas gusset, reforços, secções variáveis ou nervuras para uma entrada fácil de situações de ligação típicas
- Componentes básicos universalmente aplicáveis (tais como chapas, soldaduras, parafusos, planos auxiliares) para modelar situações de ligação complexas
- Representação gráfica da geometria da ligação com atualização dinâmica durante a entrada
- Grande variedade de perfis de secções: Secções em I, secções em U, cantoneiras, secções em T, secções ocas, secções compostas e secções de parede fina
- Biblioteca no Dlubal Center com ligações aos modelos de programas e modelos definidos pelo utilizador
- Adaptação automática da geometria da ligação com base na disposição relativa dos componentes entre si – mesmo no caso de posterior edição dos componentes estruturais
O módulo Ligações de aço permite classificar as rigidezes das ligações.
Além da rigidez inicial, a tabela também apresenta os valores limite para ligações articuladas e rígidas para os esforços internos selecionados N, My e/ou Mz. A classificação resultante é então apresentada como "articulado", "semirrígido" ou "rígido".
Ir para o vídeo explicativoNo módulo "Ligações de aço", pode considerar o pré-esforço dos parafusos no cálculo para todos os componentes. O pré-esforço pode ser ativado facilmente através da caixa de seleção nos parâmetros dos parafusos e tem impacto na análise tensão-deformação e na análise da rigidez.
Os parafusos pré-esforçados são parafusos especiais utilizados em estruturas de aço para gerar uma força de aperto elevada entre os componentes estruturais ligados. Esta força de aperto provoca atrito entre os componentes estruturais, o que permite a transferência de forças.
Funcionalidade
Os parafusos pré-esforçados são aplicados com um determinado binário, alongando-os e gerando uma força de tração. Esta força de tração é transferida para os componentes ligados e gera uma elevada força de aperto. A força de aperto evita que a ligação se solte e garante uma transmissão fiável da força.
Vantagens
- Capacidade de carga elevada: os parafusos pré-esforçados permitem transferir forças elevadas.
- Baixa deformação: minimizam a deformação da ligação.
- Resistência à fadiga : são resistentes à fadiga.
- Simplicidade de montagem: são relativamente fáceis de montar e desmontar.
Cálculo e dimensionamento
O cálculo dos parafusos pré-esforçados é realizado no RFEM utilizando o modelo de análise EF gerado pelo módulo "Ligações de aço". Considera a força de aperto, o atrito entre os componentes estruturais, a resistência ao corte dos parafusos e a capacidade de carga dos componentes estruturais. O dimensionamento é realizado de acordo com DIN EN 1993-1-8 (Eurocódigo 3) ou a norma dos EUA ANSI/AISC 360-16. O modelo de análise criado, incluindo os resultados, pode ser guardado e utilizado como um modelo independente do RFEM.
No componente Editor de barra, também é possível selecionar a barra inteira como objeto de modificação em vez das placas de barra individuais. Assim, pode aplicar as operações "entalhe" e "chanfro" a várias placas de barras.
