Download the model of Nonlinear Supports here and open it with the finite element program RFEM.
This model will be used in the Free online basic training of the structural FEA software RFEM 6 | Introduction to FEM for students.

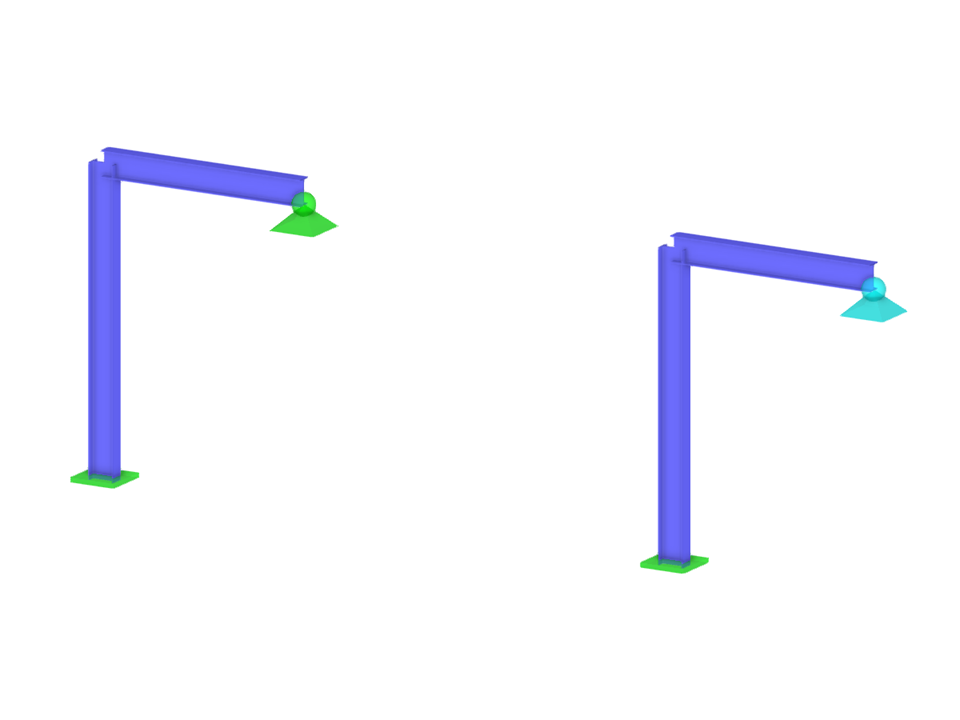

Apoios não lineares
Número de nós | 6 |
Número de linhas | 4 |
Número de barras | 4 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 0,399 t |
Dimensões (métricas) | 8,230 x 3,048 x 0,000 m |
Dimensões (imperial) | 27 x 10 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
