Modelo utilizado no artigo da base de dados 001746 para mostrar a consideração da rigidez ao corte para o cálculo de uma secção no RFEM 6.

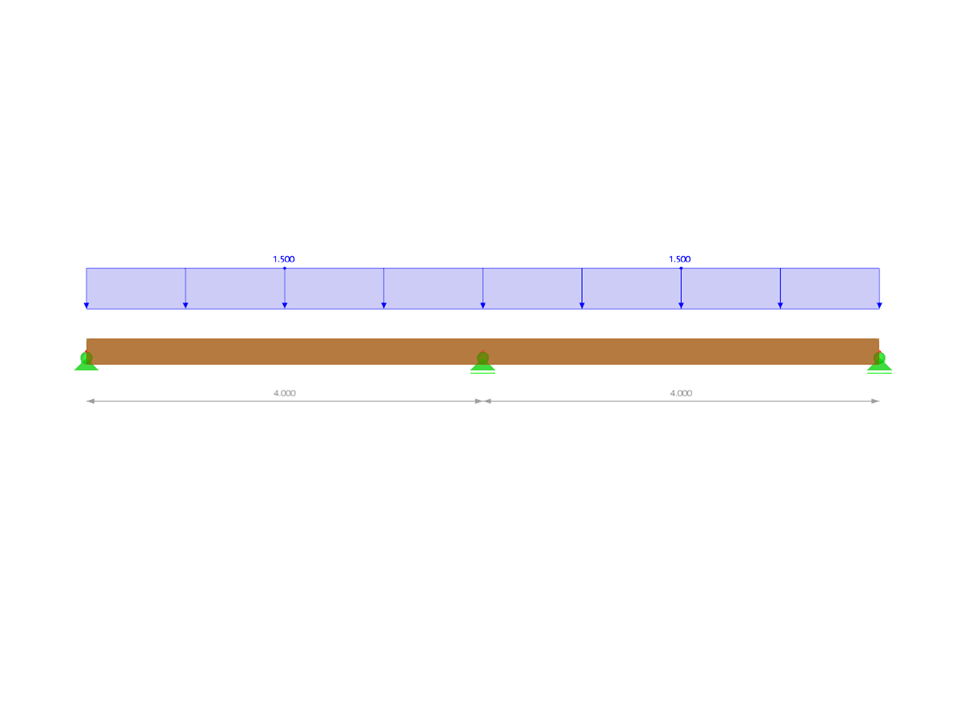

Viga contínua
Número de nós | 3 |
Número de linhas | 2 |
Número de barras | 2 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 0,143 t |
Dimensões (métricas) | 8,000 x 0,000 x 0,000 m |
Dimensões (imperial) | 26.25 x 0 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
