Tese de final de curso 000453 | Análise comparativa de torres de aerogeradores terrestres

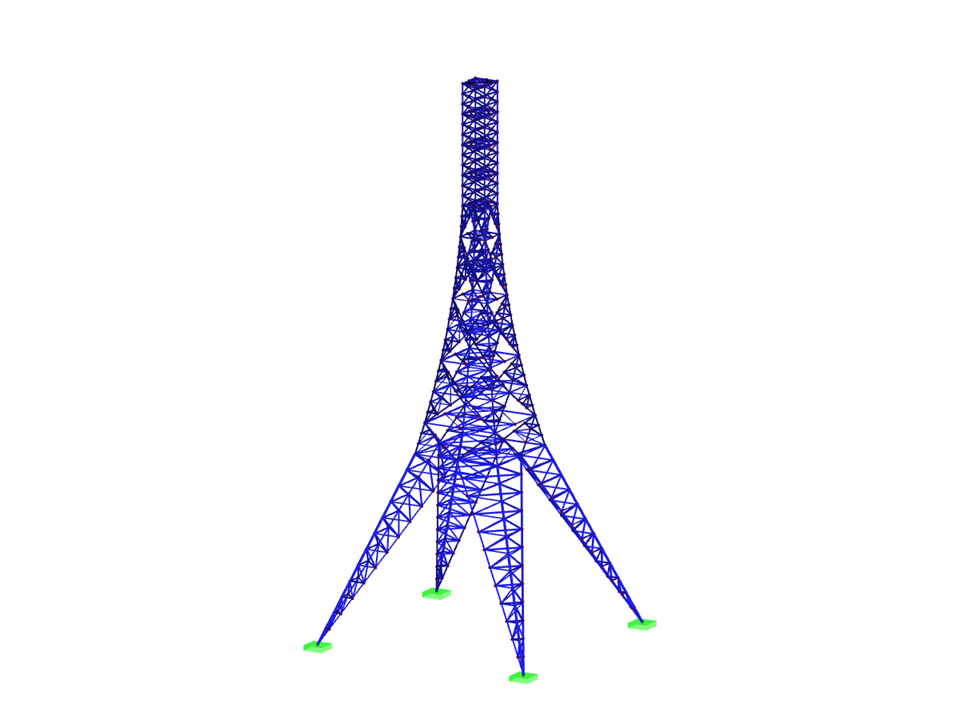

Torre triangulada
Número de nós | 525 |
Número de linhas | 1532 |
Número de barras | 1532 |
Número de casos de carga | 9 |
Número de combinações de cargas | 4 |
Peso total | 379,991 t |
Dimensões (métricas) | 40,829 x 40,829 x 91,664 m |
Dimensões (imperial) | 133.95 x 133.95 x 300.73 feet |
Versão do programa | 5.27.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
O RF-/TOWER Effective Lengths apresenta os comprimentos efetivos em tabelas de resultados claras e bem organizadas. Aqui é possível alterar os comprimentos efetivos manualmente.
Através da função de exportação, os comprimentos efetivos podem ser exportados para o módulo adicional RF-/TOWER Design para posterior utilização. Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída do programa podem ser selecionados especificamente para os dimensionamentos individuais.
Por fim, é possível transferir os dados do modelo da torre triangulada, por exemplo, geometria e secções, para o RFEM/RSTAB através de um simples clique com o rato.
Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída do programa podem ser selecionados especificamente para os dimensionamentos individuais.
Os resultados são apresentados no módulo em tabelas bem organizadas. A par das verificações, é possível visualizar os parâmetros de dimensionamento relevantes. Além disso, é gerada automaticamente uma lista de peças durante o cálculo.
Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída do programa podem ser selecionados especificamente para os dimensionamentos individuais.
Ao dimensionar cargas devido a tração, compressão, flexão e corte, o RF-/TOWER Design compara os valores de cálculo da capacidade de carga máxima com os valores de cálculo das ações. No caso de componentes estruturais serem submetidos simultaneamente à flexão e à compressão, é efetuada uma interação. Relativamente à fórmula de interação, o RF-/TOWER Design permite a determinação dos coeficientes de acordo com o primeiro método (anexo A) ou o segundo método (anexo B).
Para a verificação da encurvadura por flexão, não é necessária a introdução do grau de esbelteza nem da carga de encurvadura crítica elástica do caso de encurvadura determinante O módulo calcula automaticamente todos os coeficientes necessários para o valor de cálculo da resistência à flexão. O momento crítico ideal para encurvadura lateral por flexão-torção é determinado pelo programa para cada barra em cada posição x da secção.
