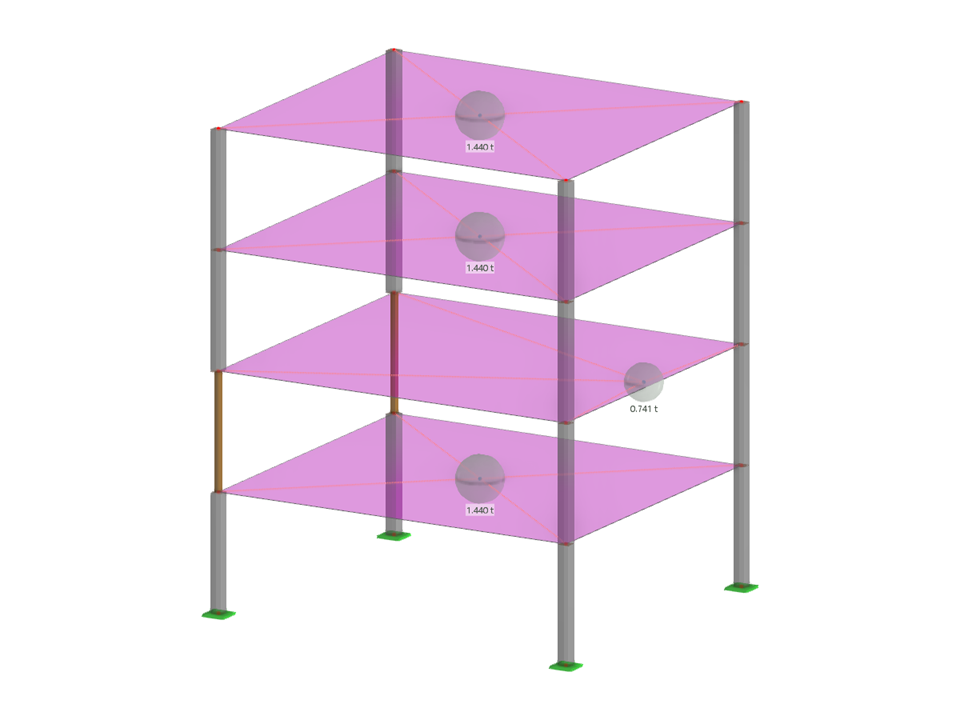

Modelo de construção com pilares
Número de nós | 24 |
Número de linhas | 32 |
Número de barras | 16 |
Número de superfícies | 4 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 5,061 t |
Dimensões (métricas) | 8,000 x 10,000 x 7,000 m |
Dimensões (imperial) | 26.25 x 32.81 x 22.97 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
![Laje de piso com cargas de prateleira](/pt/webimage/011117/2470737/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
![Placa de base com malha de refinamentos de EF e cargas de apoio de prateleira](/pt/webimage/008690/2217100/01-_en.png?mw=512&hash=54c6d3ca8325d85ed7a00ec6f5095c0a2863158d)
![Modelo EF de uma ligação de aço](/pt/webimage/052000/4028239/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
![Função 002825 | Paredes de corte e vigas-parede constituídas por barras](/pt/webimage/050709/3907418/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Ao gerar paredes de corte e vigas-parede, pode atribuir não só superfícies e células, mas também barras.
![Função 002632 | Análise de pisos como estruturas 2D destacadas](/pt/webimage/041070/3545124/2023-06-22_15-36-36.png?mw=512&hash=1e094ee30f4d2d0a9c93f2cd5f456c9ba5c2afe0)
O modelo do edifício é calculado em duas fases:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.
![Função 002664 | Ferramentas de modelação para modelos de edifícios](/pt/webimage/043816/3609974/43816.png?mw=512&hash=67e1752f5a2ba9fd3c557b17d484570ea5b74b01)
Para elementos em modelos de edifícios, estão disponíveis diversas ferramentas de modelação:
- Linha vertical
- Pilar
- Parede
- Barra de viga
- Teto retangular
- Laje poligonal
- Abertura retangular no teto
- Abertura de teto poligonal
Esta função permite definir elementos no plano do solo (por exemplo, uma camada de fundo) com a criação de elementos múltiplos associados no espaço.
![Função 002645 | Tipo de piso "Só transferência de carga"](/pt/webimage/042802/3573648/01-pt_PF2645.png?mw=512&hash=52de162eabee5742b2c1df22a7b399ec2d6908fd)
Com a ajuda do tipo de piso "Só transferência de carga", pode utilizar o módulo para considerar lajes sem efeito de rigidez dentro e fora do plano. Este tipo de elemento acumula as cargas na laje e transfere-as para os elementos de apoio do modelo 3D. Desta forma, pode instalar componentes secundários, tais como grelhas e outros elementos semelhantes de distribuição de carga, sem qualquer efeito adicional no modelo 3D.
