Modelo utilizado em

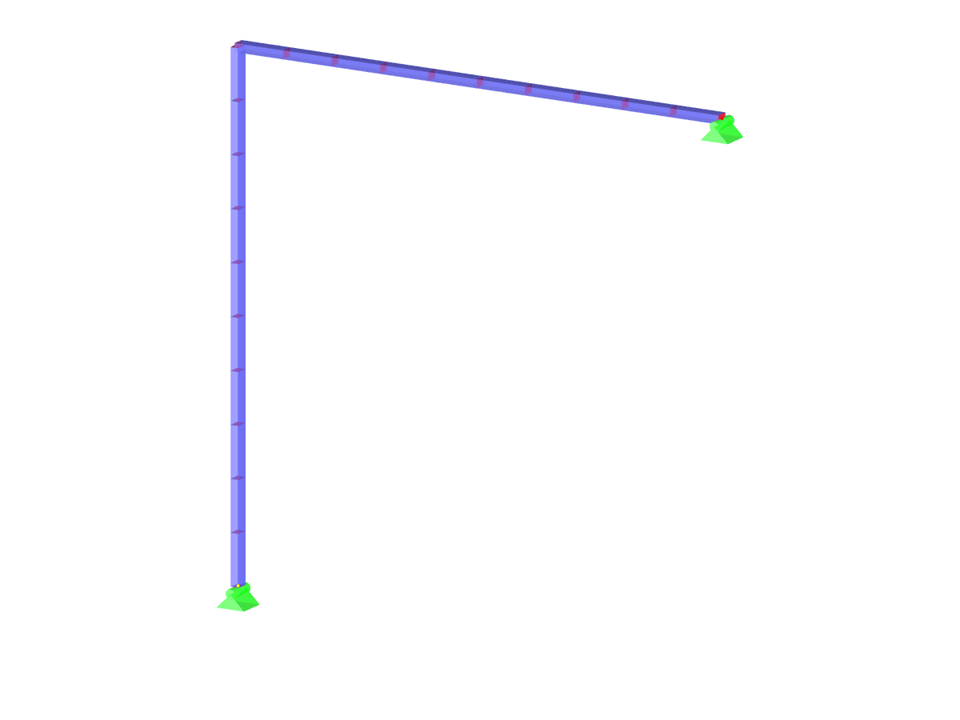

Exemplo de verificação NAFEMS NL07 | 2
Número de nós | 21 |
Número de linhas | 20 |
Número de barras | 20 |
Número de casos de carga | 1 |
Peso total | 0,000 t |
Dimensões (métricas) | 1,268 x 0,068 x 1,268 m |
Dimensões (imperial) | 4.16 x 0.22 x 4.16 feet |
Versão do programa | 5.26.02 |
