Modelo utilizado em

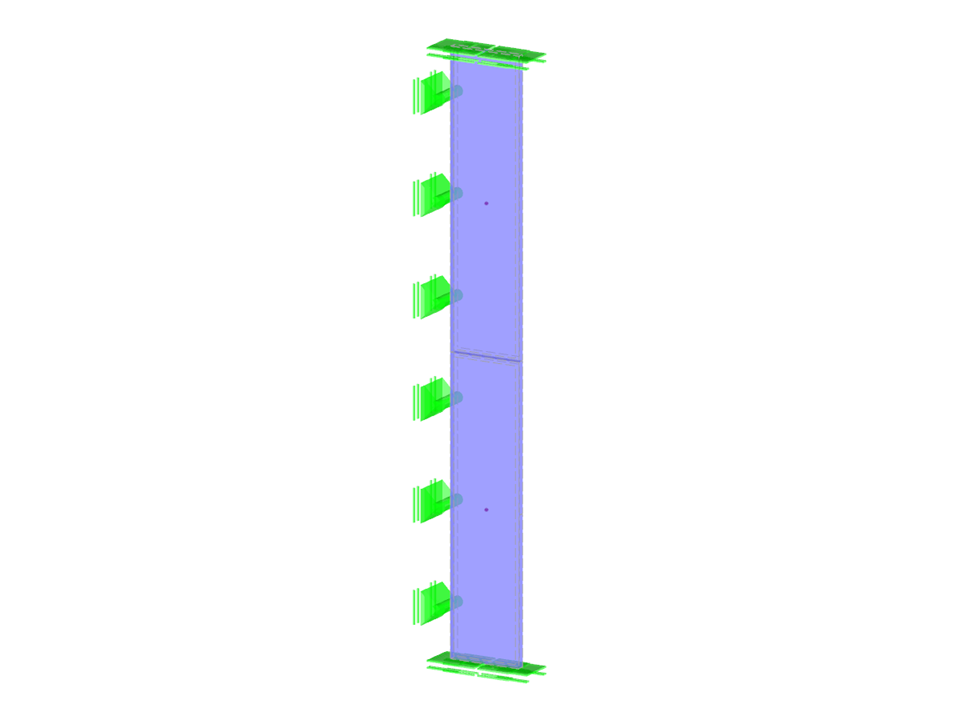

Exemplo de verificação 0037 | 8
Número de nós | 14 |
Número de linhas | 23 |
Número de barras | 0 |
Número de superfícies | 12 |
Número de sólidos | 2 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Dimensões (métricas) | 0,500 x 4,000 x 0,050 m |
Dimensões (imperial) | 1.64 x 13.12 x 0.16 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
