Modelo utilizado em

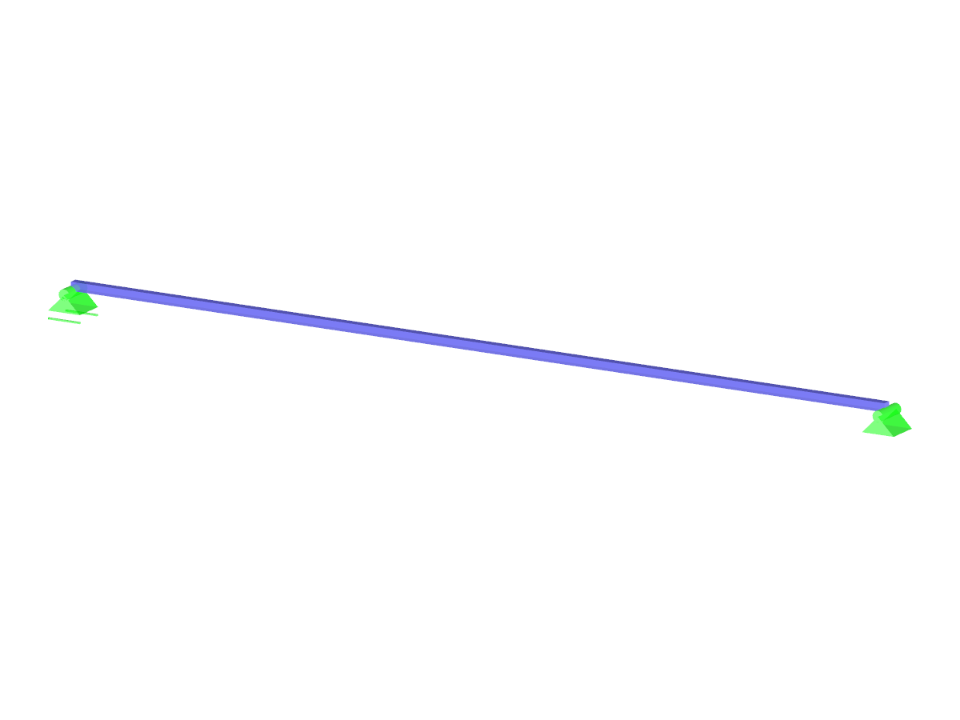

Exemplo de verificação 0004 | 9
Número de nós | 2 |
Número de barras | 1 |
Número de casos de carga | 1 |
Dimensões (métricas) | 1,039 x 0,039 x 0,039 m |
Dimensões (imperial) | 3.41 x 0.13 x 0.13 feet |
Versão do programa | 8.28.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
