FAQ 005126 | Análise modal – deformação inicial mínima

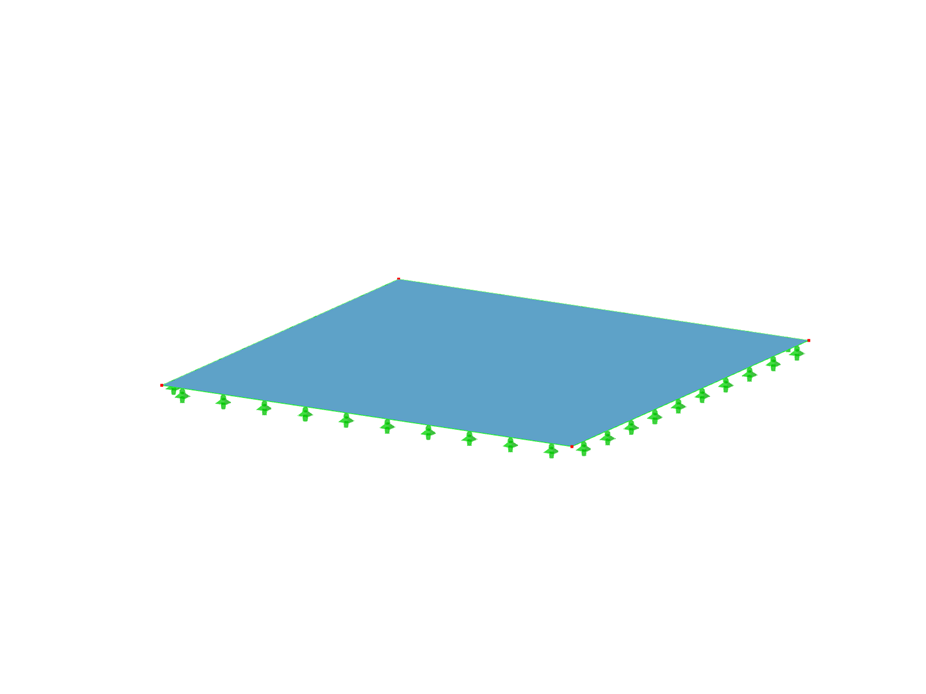

Modelo utilizado em
Relação da placa de Poisson ' diferente de 0
Número de nós | 4 |
Número de linhas | 4 |
Número de barras | 0 |
Número de superfícies | 1 |
Número de sólidos | 0 |
Número de casos de carga | 4 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 0,079 t |
Dimensões (métricas) | 10,000 x 0,000 x 10,000 m |
Dimensões (imperial) | 32.81 x 0 x 32.81 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
![Vista geral do edifício (KB1866)](/pt/webimage/046746/3676167/KB1866_image01_en_Model.png?mw=512&hash=18feed6e03b6c09c60d7e29dc96041d95c24997b)
Para avaliar se também é necessário considerar a análise de segunda ordem numa análise dinâmica, o coeficiente de sensibilidade do deslocamento entre pisos θ é fornecido na EN 1998-1, secções 2.2.2 e 4.4.2.2. Este pode ser calculado e analisado com o RFEM 6 e o RSTAB 9.
![Redução de um edifício a uma estrutura cantilever. Os pontos de massa individuais representam os pisos. A deformação devido às forças de compressão normais mostradas em (a) é (b) convertida em momentos equivalentes de deslocamento ou forças de corte (KB1867)](/pt/webimage/046751/3675982/KB1867_image01_building_replacement_system_as_cantilever.png?mw=512&hash=2810652c31c299316a7e4564086f5e5f9b5889b2)
Para a verificação do estado limite último, a EN 1998-1, secção 2.2.2 e 4.4.2.2, requer que o cálculo seja efetuado considerando a teoria de segunda ordem (efeito P-Δ). Este efeito pode não ser considerado apenas se o coeficiente de sensibilidade do deslocamento entre os pisos θ for inferior a 0,1.
![Análise modal de massas do caso de carga](/pt/webimage/031338/3309253/1_en.png?mw=512&hash=fd421b3f2c85d04e163841c3e5995f948391dd20)
O cálculo dinâmico no RFEM 6 e no RSTAB 9 está repartido por diversos módulos. O módulo Análise modal é um pré-requisito para todos os outros módulos de cálculo dinâmico, uma vez que realiza a análise de vibração natural para modelos de barras, superfícies e sólidos.
![Ativação do módulo Análise modal e seleção da norma de dimensionamento](/pt/webimage/031494/3312974/1_EN.png?mw=512&hash=0cb20064fea2605fa0436c92cc8f377eb2cbb465)
A análise modal é o ponto de partida para a análise dinâmica de sistemas estruturais. Este módulo pode ser utilizado para determinar valores de vibração naturais, tais como frequências naturais, formas próprias, massas modais e fatores de massa modal efetivos. Este resultado pode ser usado para o dimensionamento de vibrações e pode ser usado para outras análises dinâmicas (por exemplo, carregamento por um espectro de resposta).
![Função 002671 | Verificação sísmica segundo o EC 8 para barras de betão armado](/pt/webimage/043980/3609964/43980.png?mw=512&hash=6b308b2caaa2cf5340fbd88a9ea7eb2e201e6890)
O módulo Dimensionamento de betão permite realizar verificações sísmicas para barras de betão armado segundo o EC 8. Isso inclui, entre outras, as seguintes funções:
- Parâmetros da verificação sísmica
- Distinção entre as classes de ductilidade DCL, DCM, DCH
- Possibilidade de transferir o coeficiente de comportamento da análise dinâmica
- Verificação do valor limite para o coeficiente de comportamento
- Verificações de capacidade "Strong column – weak beam"
- Regras de dimensionamento para verificação do fator de ductilidade em curvatura
- Regras de dimensionamento para ductilidade local
![Módulo "Ligações de aço para o RFEM 6" | Biblioteca de componentes](/pt/webimage/043097/3898884/steel_joints_components.png?mw=512&hash=e4f835906155863fc7019d5043b22e553dc766f9)
- Vários tipos de componentes, tais como chapas de base e de extremidade, cantoneiras de alma, aletas, chapas gusset, reforços, secções variáveis ou nervuras para uma entrada fácil de situações de ligação típicas
- Componentes básicos universalmente aplicáveis (tais como chapas, soldaduras, parafusos, planos auxiliares) para modelar situações de ligação complexas
- Representação gráfica da geometria da ligação com atualização dinâmica durante a entrada
- Grande variedade de perfis de secções: Secções em I, secções em U, cantoneiras, secções em T, secções ocas, secções compostas e secções de parede fina
- Biblioteca no Dlubal Center com um grande número de ligações de modelos do lado do programa, incluindo modelos definidos pelo utilizador
- Adaptação automática da geometria da ligação com base na disposição relativa dos componentes entre si – mesmo no caso de posterior edição dos componentes estruturais
![Função 002840 | Módulo gráfico para visualização de resultados por situação de dimensionamento](/pt/webimage/051593/3982947/Bemessungssituation.png?mw=512&hash=7fd0d9a61cbc8d701205795390d25dfae3caa76b)
No Navegador – Resultados, pode selecionar as situações de dimensionamento para as quais pretende que os resultados do módulo sejam apresentados graficamente.
![Função 002843 | Dimensionar com função de resultado](/pt/webimage/051576/3982510/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Para os objetos a serem dimensionados, é possível exibir opcionalmente afundamentos ou resultados extremos.
