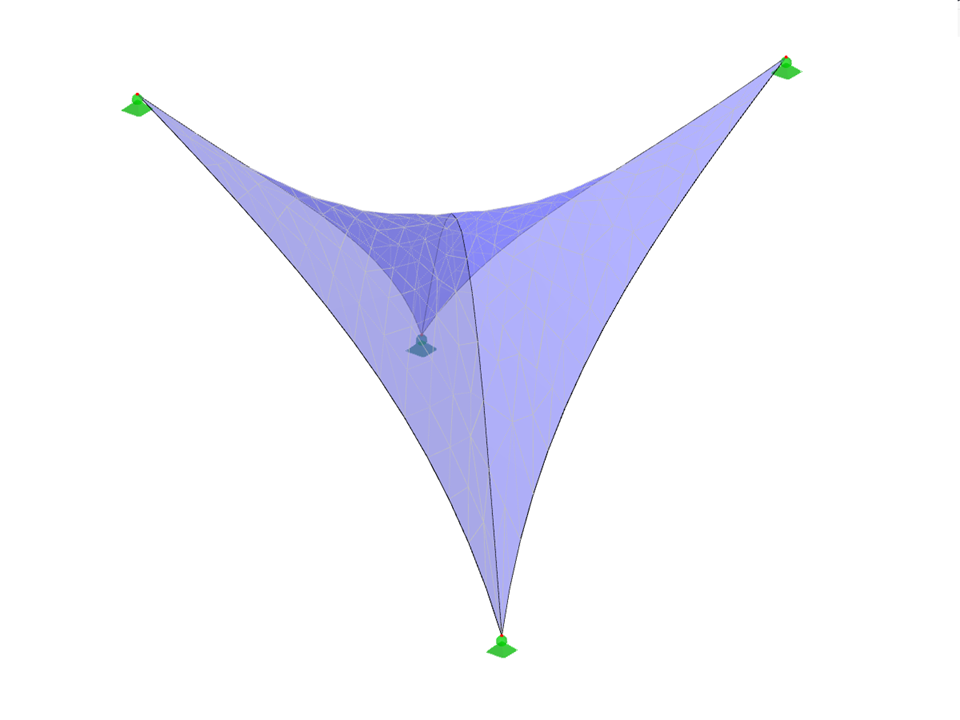

Análise de membranas form-finding com deformações. Modelo utilizado para demonstrar a análise de form-finding no RFEM 6.
5 estrelas | ||
4 estrelas | ||
3 estrelas | ||
2 estrelas | ||
1 estrela |
Membrana | Análise de determinação da forma
Número de nós | 4 |
Número de linhas | 5 |
Número de barras | 4 |
Número de superfícies | 2 |
Número de sólidos | 0 |
Número de casos de carga | 2 |
Número de combinações de cargas | 4 |
Número de combinações de resultados | 0 |
Peso total | 0,049 t |
Dimensões (métricas) | 5,000 x 5,000 x 5,000 m |
Dimensões (imperial) | 16.4 x 16.4 x 16.4 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Este artigo demonstra como dimensionar estruturas corta-vento com o RFEM e o RWIND.
A janela "Ortotrópico | Textura | O não linear elástico (superfícies)' permite definir membranas de tecido pré-esforçadas utilizando o modelo representativo de elementos sólidos da microestrutura - RVE.
Ao considerar a geometria do tecido no modelo da microestrutura, é possível considerar um efeito de deformação transversal correspondente para todas as condições de força na membrana.
Com o tipo de carga Formação de poças, pode considerar a ação da chuva em superfícies com múltiplas curvaturas tendo em consideração os deslocamentos de acordo com a análise de grandes deformações.
Este processo numérico de chuva analisa a geometria da superfície atribuída e determina quais os componentes da chuva que escoam e quais são os que se acumulam em poças (bolsas de água) na superfície. O tamanho da poça resulta numa carga vertical correspondente para a análise estrutural.
Por exemplo, esta função pode ser utilizada para a análise de geometrias de coberturas de membrana aproximadamente horizontais sujeitas a cargas de chuva.
Ir para o vídeo explicativoEm comparação com o módulo adicional RF-FORM-FINDING (RFEM 5), foram adicionadas as seguintes novas funções ao módulo Form-finding para o RFEM 6:
- Especificação de todas as condições de fronteira de carga da determinação da forma num caso de carga
- Armazenamento dos resultados de form-finding como estado inicial para posterior análise do modelo
- Atribuição automática do estado inicial de form-finding através de assistentes de combinação para todas as situações de carga de uma situação de dimensionamento
- Condições de fronteira de geometria da determinação da forma adicionais para barras (comprimento sem tensão, flecha vertical máxima, flecha vertical de ponto baixo)
- Condições de fronteira de carga da determinação da forma adicionais para barras (força máxima na barra, força mínima na barra, componentes de tração horizontal, tração na extremidade i, tração na extremidade j, tração mínima na extremidade i, tração mínima na extremidade j)
- Tipo de material "Tecido" e "Folha" na biblioteca de materiais
- Form-finding paralelos num modelo
- Simulação de estados de form-finding sequenciais em conexão com o módulo Análise das fases de construção (CSA)
Assim que ativa o módulo Form-finding nos dados gerais, um efeito de determinação da forma é atribuído aos casos de carga com a categoria de "Pré-esforço" em conjunto com as cargas de determinação da forma do catálogo de cargas de barras, superfícies e sólidos. Trata-se de um caso de carga de pré-esforço. Este transforma-se numa análise de determinação da forma para o modelo completo com todos os elementos de barras, superfícies e sólidos definidos no mesmo. A determinação da forma dos elementos de barra e membrana relevantes no modelo completo pode ser realizada através de cargas de determinação da forma especiais e definições de carga regulares. Estas cargas de determinação da forma descrevem o estado esperado de deformação ou de força após a determinação da forma nos elementos. As cargas regulares descrevem o carregamento externo do sistema completo.
