O ficheiro a ser descarregado contém o modelo parametrizado guardado como bloco (tipo de ficheiro *.rfs ou *.rf6). Para mais informações sobre modelos e blocos parametrizados, consulte o vídeo tutorial – SVT 010 | Criar e importar blocos – ver ligação abaixo.
O modelo foi criado pela equipa técnica da Dlubal Latam.

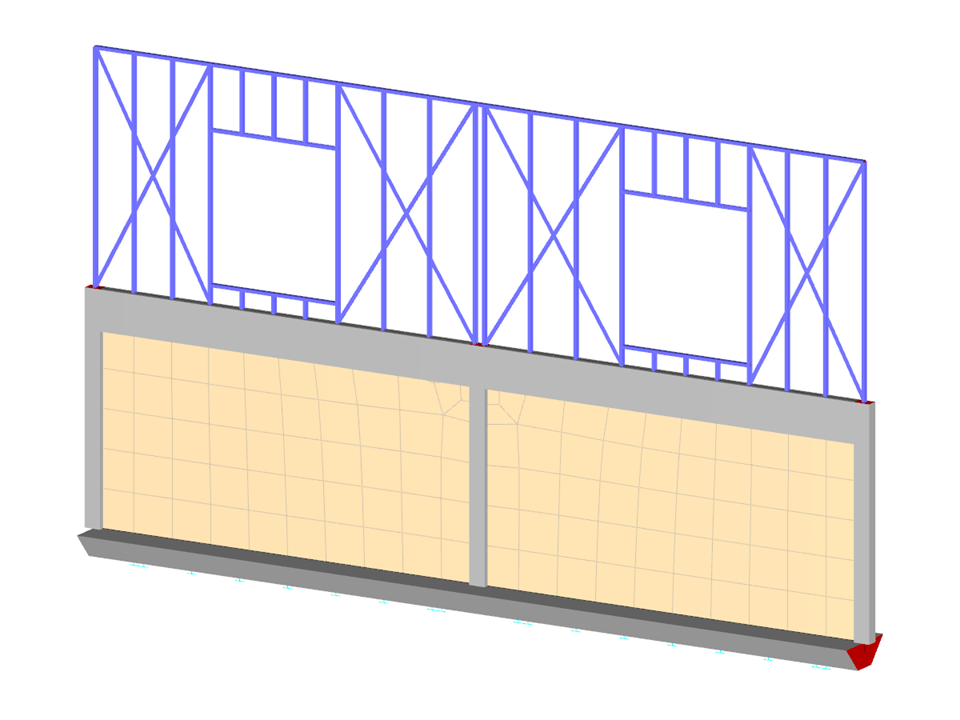

Parede de alvenaria para casa tipo
Parâmetros de bloco editáveis dinamicamente | |
Número de nós | 69 |
Número de linhas | 48 |
Número de barras | 48 |
Número de superfícies | 2 |
Número de sólidos | 0 |
Número de casos de carga | 0 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 9,113 t |
Dimensões (métricas) | 10,000 x 5,600 x 0,000 m |
Dimensões (imperial) | 32.81 x 18.37 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
O modelo de material Alvenaria ortotrópica 2D é um modelo elastoplástico que permite adicionalmente o amolecimento do material que pode ser diferente nas direções x e y locais de uma superfície. O modelo do material é adequado para paredes de alvenaria (sem armadura) com cargas no plano do painel.
