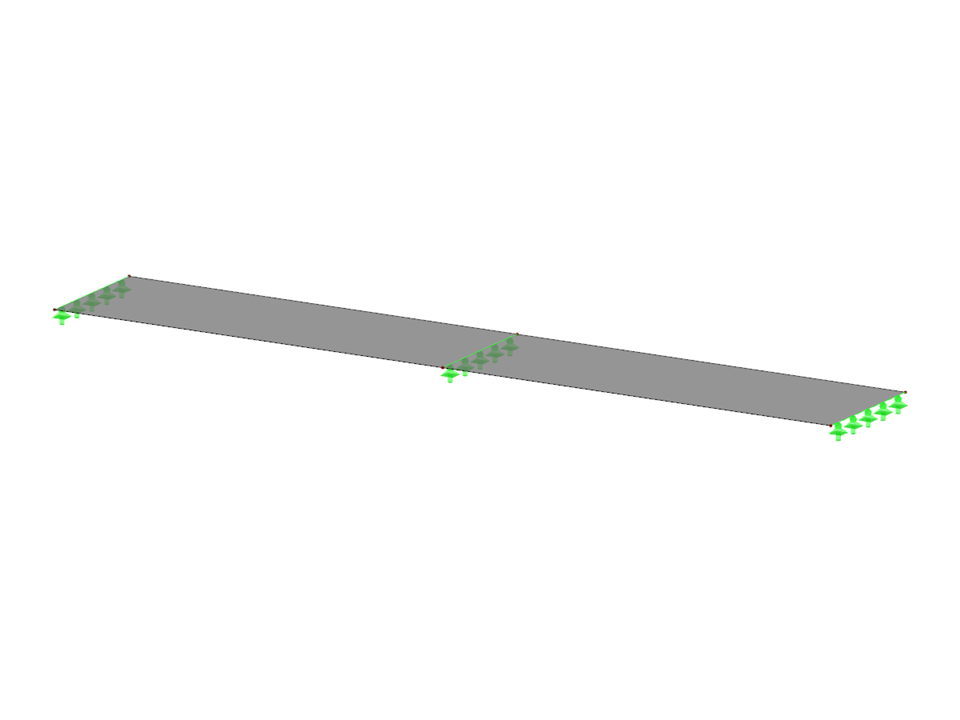

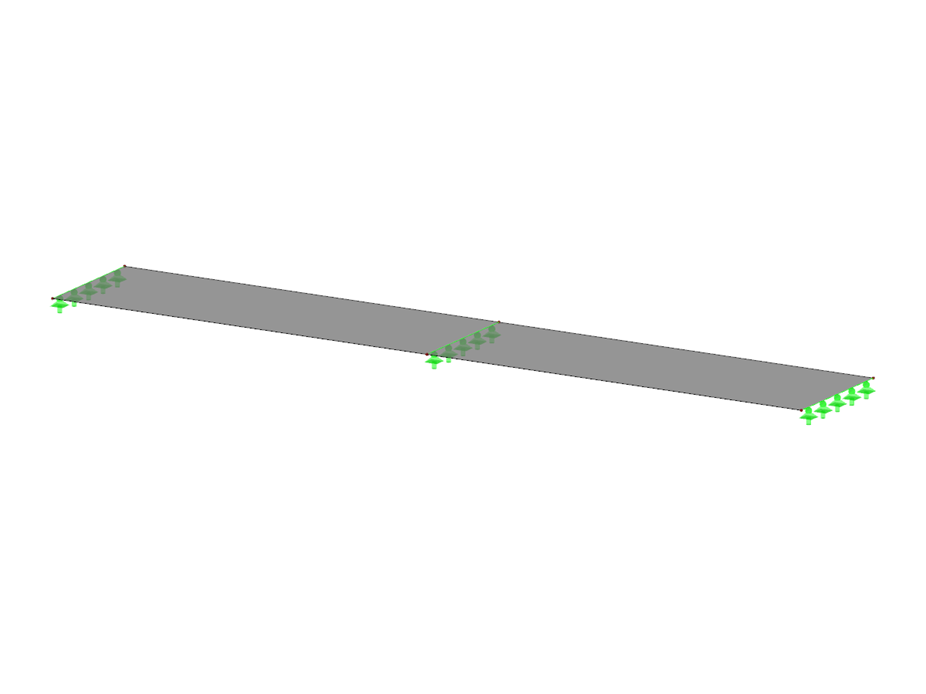

Stahlbetonplatte
Número de nós | 6 |
Número de linhas | 7 |
Número de barras | 0 |
Número de superfícies | 2 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 10,800 t |
Dimensões (métricas) | 12,000 x 0,000 x 2,000 m |
Dimensões (imperial) | 39.37 x 0 x 6.56 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
