Este modelo foi utilizado para demonstrar a inserção de aberturas, furos e perfurações em sólidos.

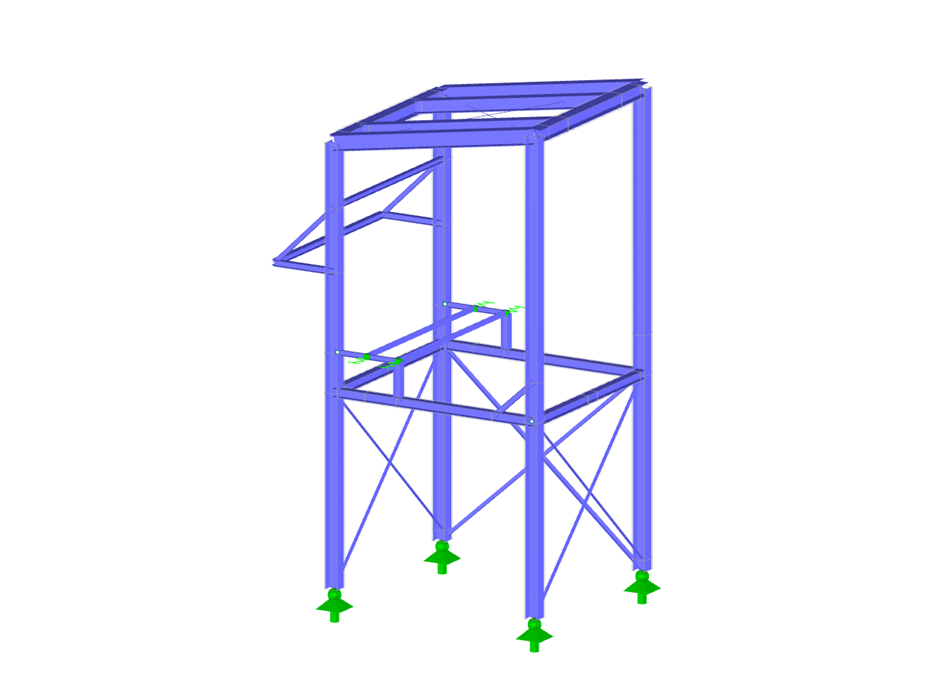

Andaimes de aço
Número de nós | 57 |
Número de linhas | 79 |
Número de barras | 79 |
Número de casos de carga | 1 |
Peso total | 8,323 t |
Dimensões (métricas) | 6,800 x 5,262 x 11,110 m |
Dimensões (imperial) | 22.31 x 17.26 x 36.45 feet |
Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
