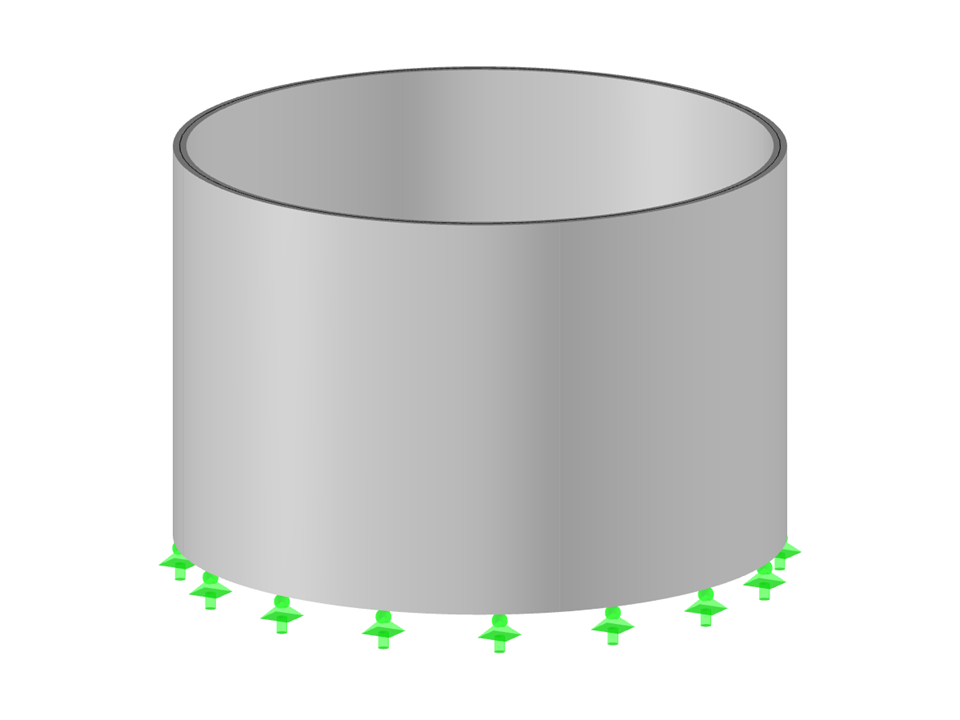

Este modelo representa um reservatório de betão armado, projetado especificamente para ilustrar penetrações de cargas de superfície livre. Mostra como cargas retangulares são integradas em estruturas de suporte e apresentadas em seus efeitos. O modelo ilustra princípios estruturais essenciais, analisando as transições entre tomadas de carga e ligações de componentes. A imagem (https://www.dlubal.com/de/img/15909) visualiza os detalhes geométricos e a implementação prática dos conceitos de penetração.
Modelo utilizado em
Penetrações de reservatório de betão armado
| Número de nós | 16 |
| Número de linhas | 12 |
| Número de superfícies | 4 |
| Número de casos de carga | 1 |
| Peso total | 10,537 t |
| Dimensões (métricas) | 5,408 x 5,408 x 3,936 m |
| Dimensões (imperial) | 17.74 x 17.74 x 12.91 feet |
| Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
