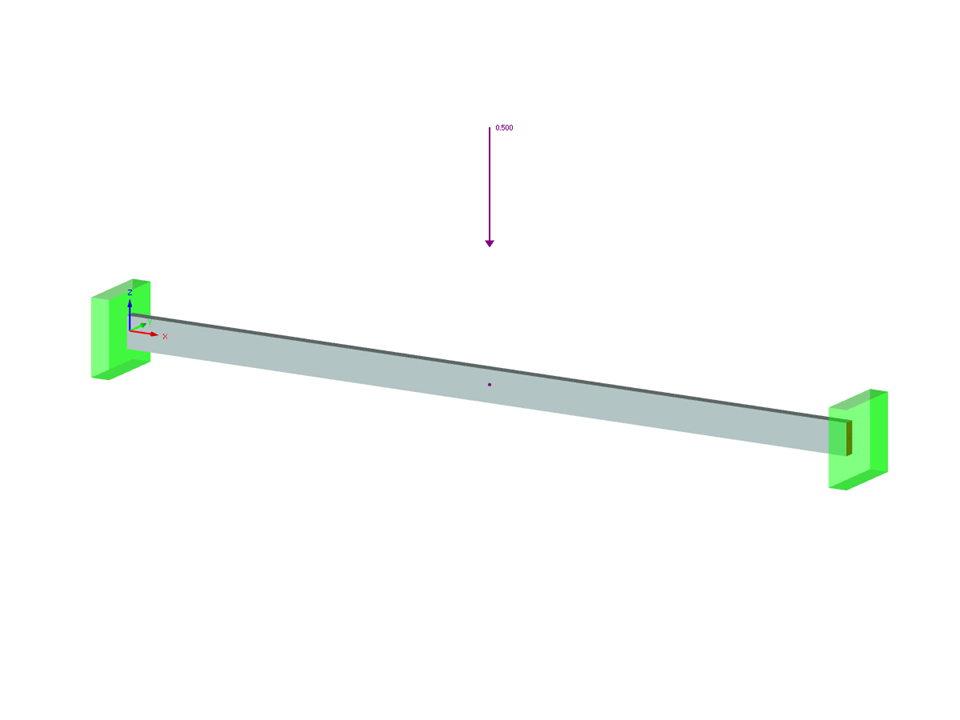

É necessário verificar se uma viga com diferentes secções de liga 6061-T6 é adequada para a carga necessária de acordo com o Aluminium Design Manual.
Exemplo de verificação 001008 | 2
Número de nós | 2 |
Número de linhas | 1 |
Número de barras | 1 |
Número de casos de carga | 1 |
Peso total | 0,030 t |
Dimensões (métricas) | 3,693 x 0,645 x 0,645 m |
Dimensões (imperial) | 12.12 x 2.12 x 2.12 feet |
Versão do programa | 5.24.02 |
