No módulo adicional RF-/JOINTS Steel-Column Base é possível dimensionar bases de pilares encastradas em fundações de encaixe.
Modelo utilizado em

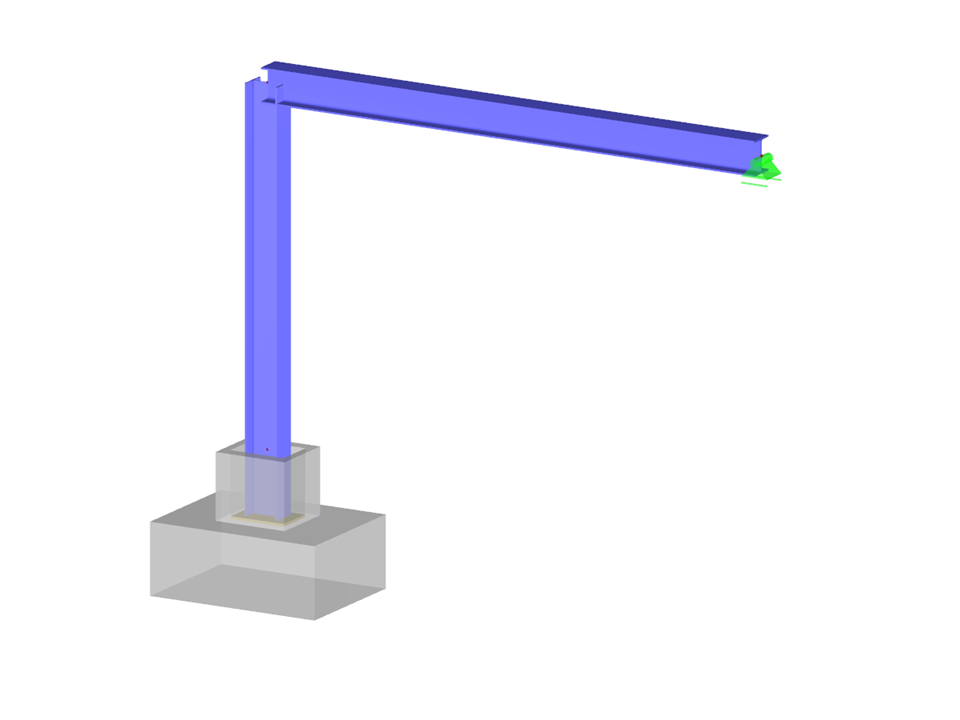

Pórtico com fundação de balde
Número de nós | 3 |
Número de linhas | 2 |
Número de barras | 2 |
Número de superfícies | 0 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 1,248 t |
Dimensões (métricas) | 6,000 x 4,000 x 0,000 m |
Dimensões (imperial) | 19.69 x 13.12 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
