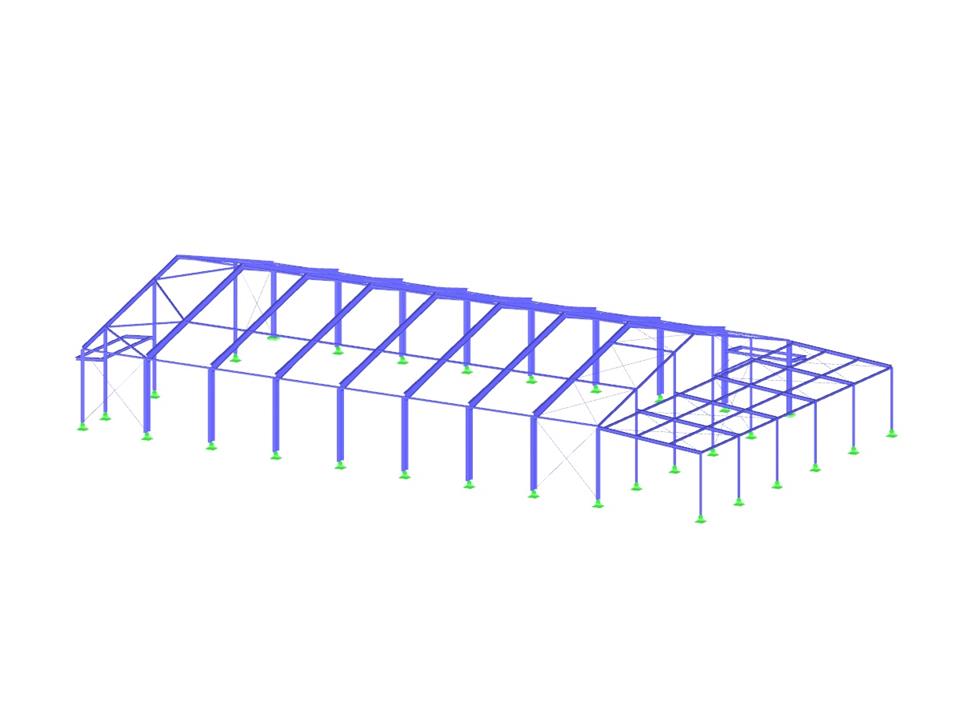

Estrutura reticulada de aço com pórticos de duas articulações e embutidos, bem como cobertura de vidro
Planeamento estrutural:
NOBA Hallenbau GmbH
Hauptstraße 45
92665 Altenstadt, Alemanha
Planeamento estrutural:
NOBA Hallenbau GmbH
Hauptstraße 45
92665 Altenstadt, Alemanha
Estrutura reticulada de aço
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 140 |
Número de barras | 235 |
Número de casos de carga | 14 |
Número de combinações de cargas | 15 |
Número de combinações de resultados | 2 |
Peso total | 28,431 t |
Dimensões (métricas) | 44,350 x 24,750 x 7,670 m |
Dimensões (imperial) | 145.51 x 81.2 x 25.16 feet |
Versão do programa | 8.00.38 |
