Faça aqui o download do modelo de um edifício e abra-o com o programa de elementos finitos RFEM.
Este modelo foi utilizado com a FAQ 4616, entre outros.

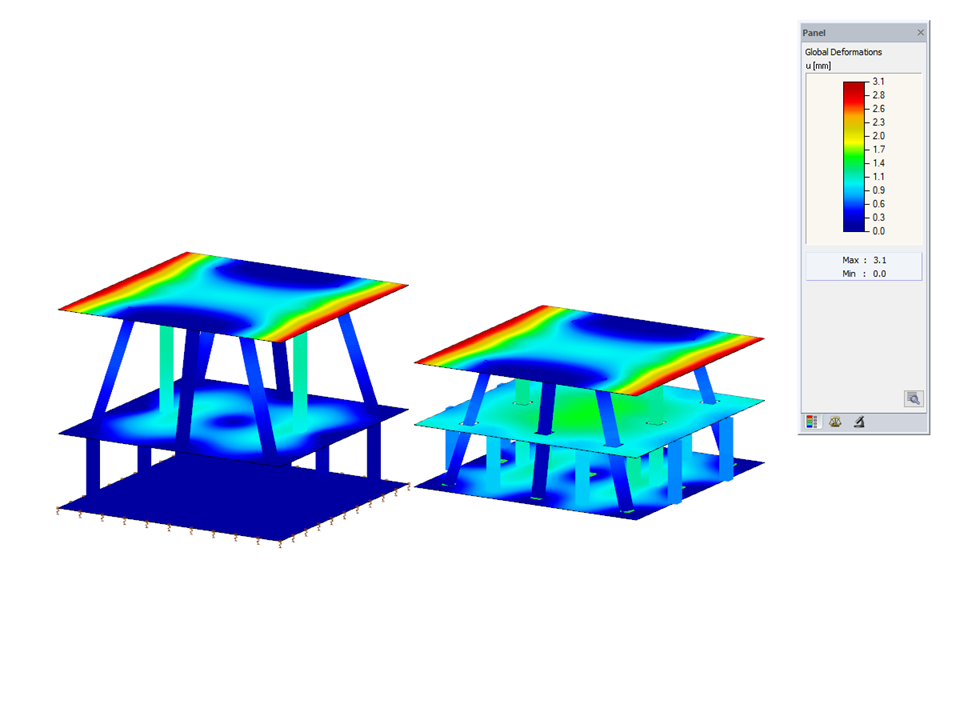

Modelo da FAQ 4616 – Teto falso
Número de nós | 141 |
Número de linhas | 99 |
Número de barras | 43 |
Número de superfícies | 6 |
Número de casos de carga | 1 |
Número de combinações de cargas | 4 |
Número de combinações de resultados | 4 |
Dimensões (métricas) | 26,000 x 10,000 x 8,000 m |
Dimensões (imperial) | 85.3 x 32.81 x 26.25 feet |
Versão do programa | 5.23.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
