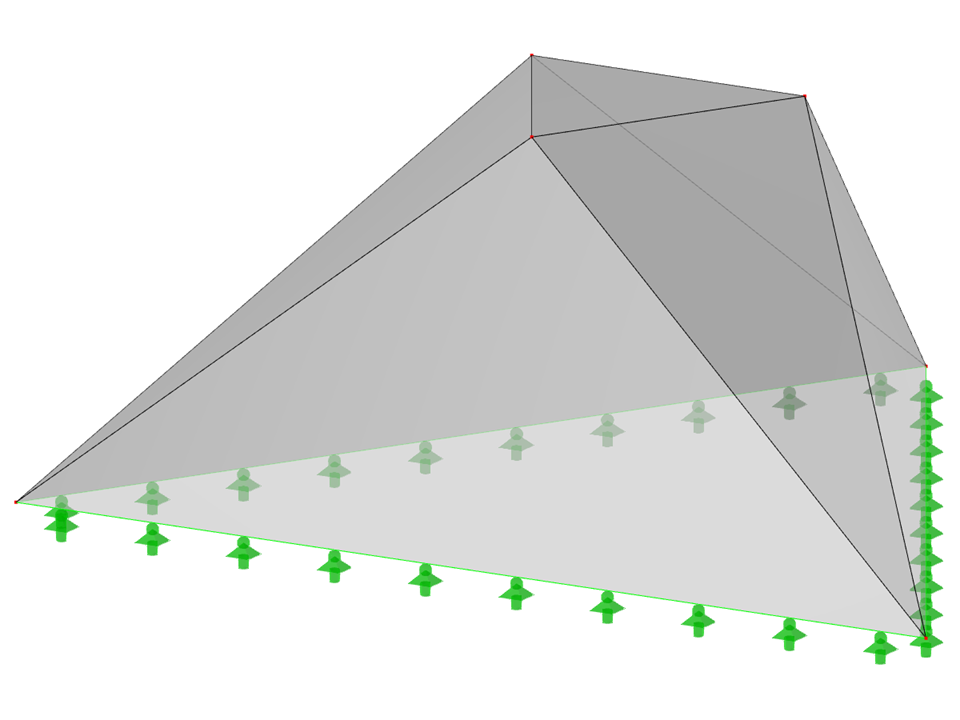

FPC020-b (Variante mais geral de 034-FPC020-a) | Sistemas de estruturas dobradas piramidais. Superfícies triangulares dobradas. Planta baixa triangular
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 6 |
| Número de linhas | 12 |
| Número de barras | 0 |
| Número de superfícies | 7 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 71,128 t |
| Dimensões (métricas) | 10,000 x 4,000 x 8,660 m |
| Dimensões (imperial) | 32.81 x 13.12 x 28.41 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
