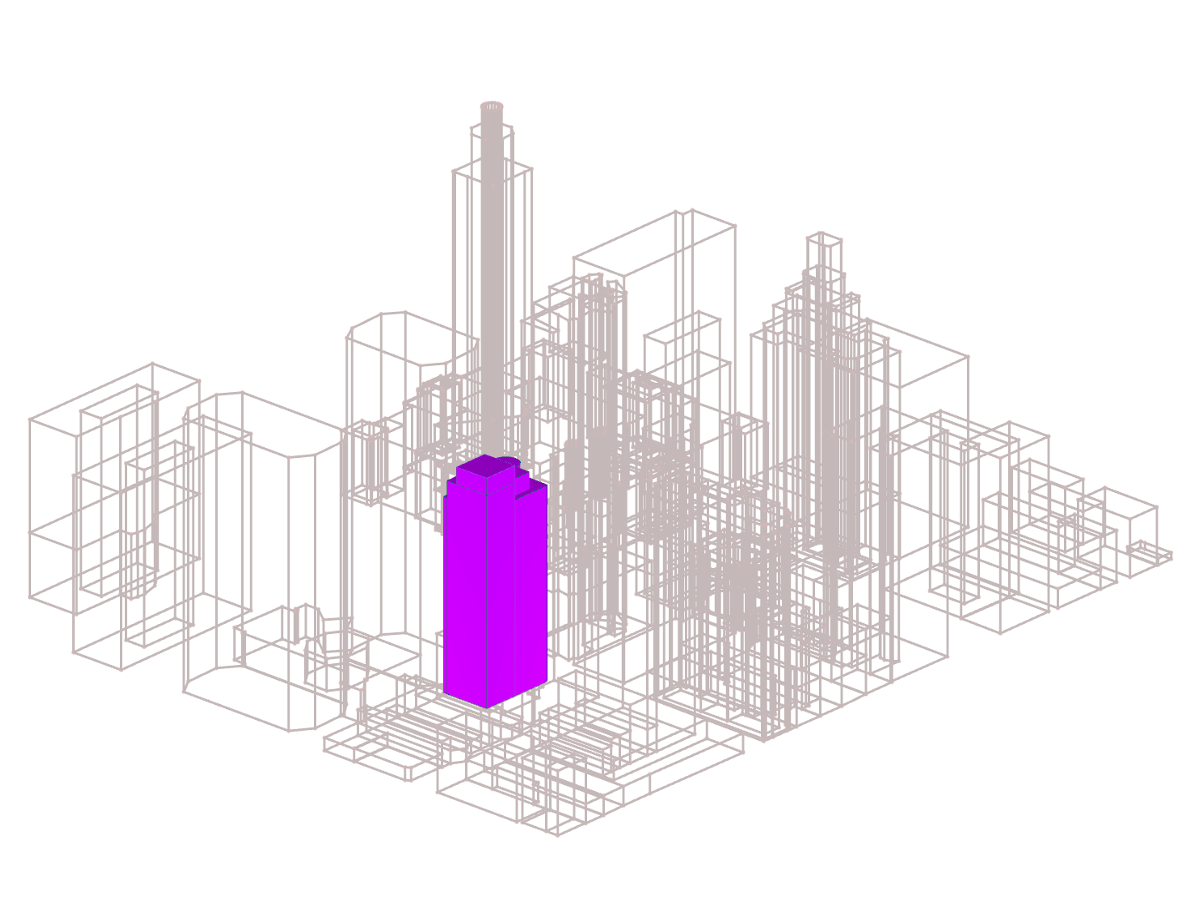

Edifício Dlubal em Filadélfia
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
![KB 001875 | Dimensionamento de barras de pórticos segundo a AISC 341-22 no RFEM 6](/pt/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![Vista geral do edifício (KB1866)](/pt/webimage/046746/3676167/KB1866_image01_en_Model.png?mw=512&hash=18feed6e03b6c09c60d7e29dc96041d95c24997b)
![KB 001761 | ...](/pt/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
- Análise 3D de fluxo de vento incompressível com o pacote de software OpenFOAM®
- Importação direta de modelos do RFEM ou RSTAB, incluindo modelos adjacentes e de terrenos (ficheiros 3DS, IFC, STEP)
- Elaboração de modelos através de ficheiros STL ou VTP de forma independente do RFEM ou do RSTAB
- Alteração simples do modelo com a função Arrastar e largar e as ajudas de ajustamento gráfico
- Correções automáticas da topologia do modelo com malhas shrink-wrapping
- Opção para adicionar objetos envolventes (edifícios, terreno, ...)
- Descrição da carga de vento em função da altura de acordo com a norma (velocidade, intensidade de turbulência)
- Modelos de turbulência K-epsilon e K-omega
- Ajustamento automático das malhas à profundidade de detalhe selecionada
- Cálculo paralelo com aproveitamento otimizado das capacidades de desempenho de computadores com processadores multinúcleo
- Resultados em poucos minutos para simulações de baixa resolução (até 1 milhão de células)
- Resultados em poucas horas para simulações com resolução média/alta (1–10 milhões de células)
- Representação gráfica dos resultados nos planos Clipper/Slicer (campos escalares e vetoriais)
- Representação gráfica de linhas de fluxo
- Animação de linhas de fluxo (criação de vídeo opcional)
- Definição de amostras de pontos e linhas
- Apresentação dos coeficientes de pressão aerodinâmicos
- Representação gráfica das propriedades de turbulência na área de vento
- Malha opcional através da opção de camada de contorno para a área perto da superfície do modelo
- Possibilidade de considerar superfícies rugosas do modelo
- Utilização opcional de um esquema numérico de segunda ordem
- Interface de utilizador multilingue (por exemplo, português, inglês, alemão, espanhol, francês)
- Possibilidade de documentar resultados no relatório de impressão do RFEM e do RSTAB
![Função 002825 | Paredes de corte e vigas-parede constituídas por barras](/pt/webimage/050709/3907418/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Ao gerar paredes de corte e vigas-parede, pode atribuir não só superfícies e células, mas também barras.
![Função 002632 | Análise de pisos como estruturas 2D destacadas](/pt/webimage/041070/3545124/2023-06-22_15-36-36.png?mw=512&hash=1e094ee30f4d2d0a9c93f2cd5f456c9ba5c2afe0)
O modelo do edifício é calculado em duas fases:
- Globale 3D-Berechnung des Gesamtmodells, in welchem die Decken als starre Ebene (Diaphragma) oder als Biegeplatte modelliert werden
- Lokale 2D-Berechnung der einzelnen Geschossdecken
Die Ergebnisse der Stützen und Wände aus der 3D-Berechnung und die Ergebnisse der Decken aus der 2D-Berechnung werden nach der Berechnung in einem einzigen Modell zusammengefasst. Dadurch muss zwischen dem 3D-Modell und der einzelnen 2D-Modellen der Decken nicht gewechselt werden. Der Anwender arbeitet nur mit einem Model, spart wertvolle Zeit und vermeidet eventuelle Fehler beim händischen Datenaustausch zwischen dem 3D-Modell und der einzelnen 2D-Decken-Modelle.
Die vertikalen Flächen im Modell können vom Nutzer in Schubwände (Shear Walls) und Öffnungsstürze (Sprandels) geteilt werden. Aus diesen Wandobjekten erzeugt das Programm automatisch interne Ergebnisstäbe, so dass diese dann nach der gewünschten Norm im Add-On Betonbemessung für RFEM 6 als Stäbe bemessen werden können.
![Função 002664 | Ferramentas de modelação para modelos de edifícios](/pt/webimage/043816/3609974/43816.png?mw=512&hash=67e1752f5a2ba9fd3c557b17d484570ea5b74b01)
Para elementos em modelos de edifícios, estão disponíveis diversas ferramentas de modelação:
- Linha vertical
- Pilar
- Parede
- Barra de viga
- Teto retangular
- Laje poligonal
- Abertura retangular no teto
- Abertura de teto poligonal
Esta função permite definir elementos no plano do solo (por exemplo, uma camada de fundo) com a criação de elementos múltiplos associados no espaço.
