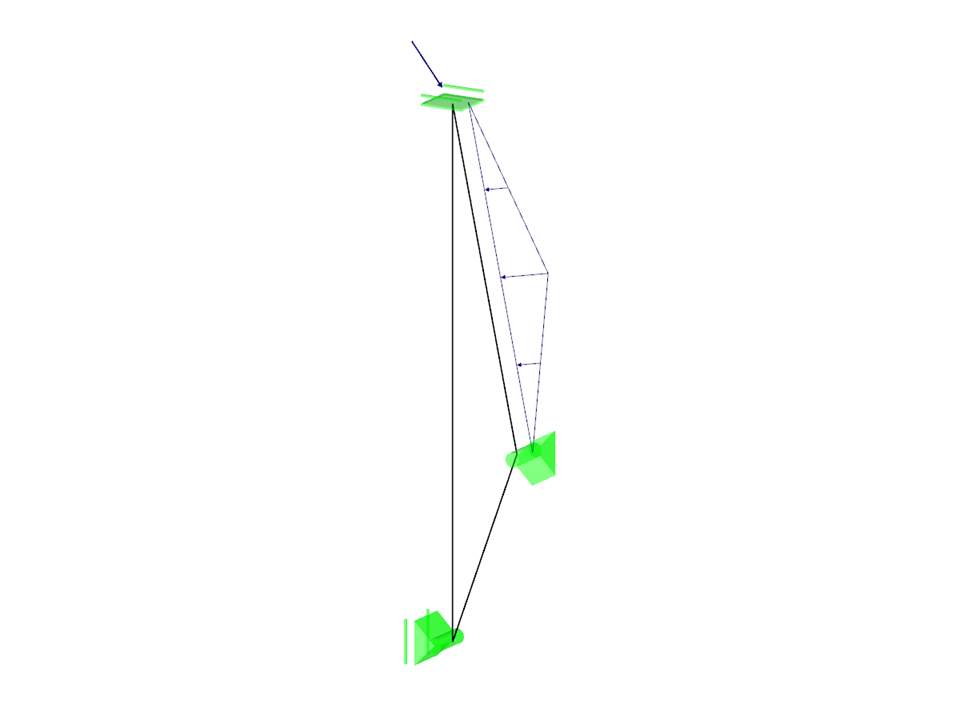

Estrutura reticulada
Número de nós | 4 |
Número de linhas | 3 |
Número de barras | 3 |
Número de casos de carga | 1 |
Dimensões (métricas) | 1,071 x 0,271 x 6,271 m |
Dimensões (imperial) | 3.51 x 0.89 x 20.57 feet |
Versão do programa | 5.23.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
![Modelo](/pt/webimage/011774/2600584/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
O dimensionamento de ligações de chapas de extremidade rígidas é particularmente complexo para geometrias de ligações de quatro linhas e tensões de flexão multiaxiais devido à falta de um método de dimensionamento oficial.
![System mit lokalem Achsensystem des Knotenbleches](/pt/webimage/011743/3065043/01_-_en_us.jpg?mw=512&hash=2a77856259cebbe0dd4f7bd67111e0e92e909dd2)
A norma europeia EN 1993-1-8, Secção 4.5.3.3., oferece ao utilizador um método simplificado para a verificação do estado limite último de cordões de soldadura. De acordo com a norma, a verificação está concluída quando o valor de cálculo da resultante de forças que atua na superfície do cordão de soldadura for inferior ao valor de cálculo da capacidade de carga da soldadura. Assim sendo, caso pretenda dimensionar a soldadura para um modelo de superfície, irá encontrar uma variedade de resultados devido à natureza dos cálculos MEF. Por isso, mostramos a seguir como determinar os componentes da força a partir do modelo.
![KB 001875 | Dimensionamento de barras de pórticos segundo a AISC 341-22 no RFEM 6](/pt/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
Os três tipos de pórticos de momento (comum, intermédio, especial) estão disponíveis no módulo Dimensionamento de aço do RFEM 6. O resultado do dimensionamento sísmico de acordo com a norma AISC 341-22 é categorizado em duas secções: requisitos das barras e requisitos das ligações.
![KB 001761 | ...](/pt/webimage/034236/3383734/Image_1.png?mw=512&hash=e291c1e4af5953551bde5d9d71f599f36ae2e3f7)
O módulo Dimensionamento de aço no RFEM 6 oferece agora a possibilidade de realizar dimensionamento sísmico de acordo com as normas AISC 341-16 e AISC 341-22. Atualmente estão disponíveis cinco tipos de sistemas resistentes a forças sísmicas (SFRS).
![Função 002820 | Limite de deformação pástica para soldaduras](/pt/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Na configuração do estado limite último para o dimensionamento de ligações de aço, tem a opção de modificar a deformação plástica última para as soldaduras.
![Componente "Laje de base"](/pt/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
O componente "Laje de base" permite dimensionar ligações de laje de base com ancoragens embutidas no betão. Neste caso, são analisadas lajes, soldaduras, ancoragens e as interações aço-betão.
![Função 002807 | Representação 3D dos resultados FSM](/pt/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
Na caixa de diálogo "Editar secção", é possível apresentar os modos de encurvadura do método de faixas finitas (FSM) como um gráfico 3D.
![Dimensionamento de aço | Vista geral do dimensionamento de um sistema resistente a forças sísmicas](/pt/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- Dimensionamento de cinco tipos de sistemas resistentes a forças sísmicas (SFRS): )
- Verificação da ductilidade da relação largura-espessura para almas e banzos
- Cálculo da resistência e rigidez necessárias para o contraventamento de estabilidade de vigas
- Cálculo do espaçamento máximo para contraventamento de estabilidade de vigas
- Cálculo da resistência necessária nas articulações para o contraventamento de estabilidade de vigas
- Cálculo da resistência necessária do pilar com a opção de negligenciar todos os momentos fletores, corte e torção para o estado limite de sobrerresistência
- Verificação das relações de esbelteza para pilares e contraventamentos
