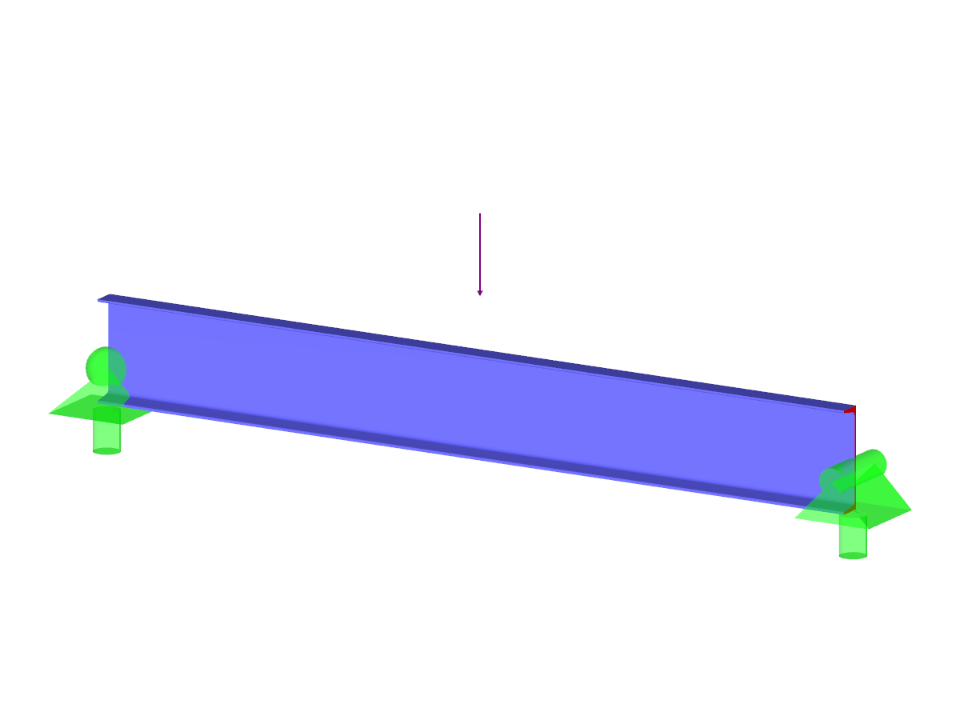

Uma viga ASTM A992 W 24×62 com corte nas extremidades provenientes de cargas permanentes e variáveis de 24 e 72,5 t é apresentada na Figura 01. Verifique a resistência ao corte existente da viga selecionada de acordo com os métodos LRFD e ASD.
Exemplo de verificação 001005 | 3
Número de nós | 2 |
Número de linhas | 1 |
Número de barras | 1 |
Número de casos de carga | 2 |
Número de combinações de cargas | 2 |
Peso total | 0,154 t |
Dimensões (métricas) | 3,703 x 0,655 x 0,655 m |
Dimensões (imperial) | 12.15 x 2.15 x 2.15 feet |
Versão do programa | 5.16.00 |
