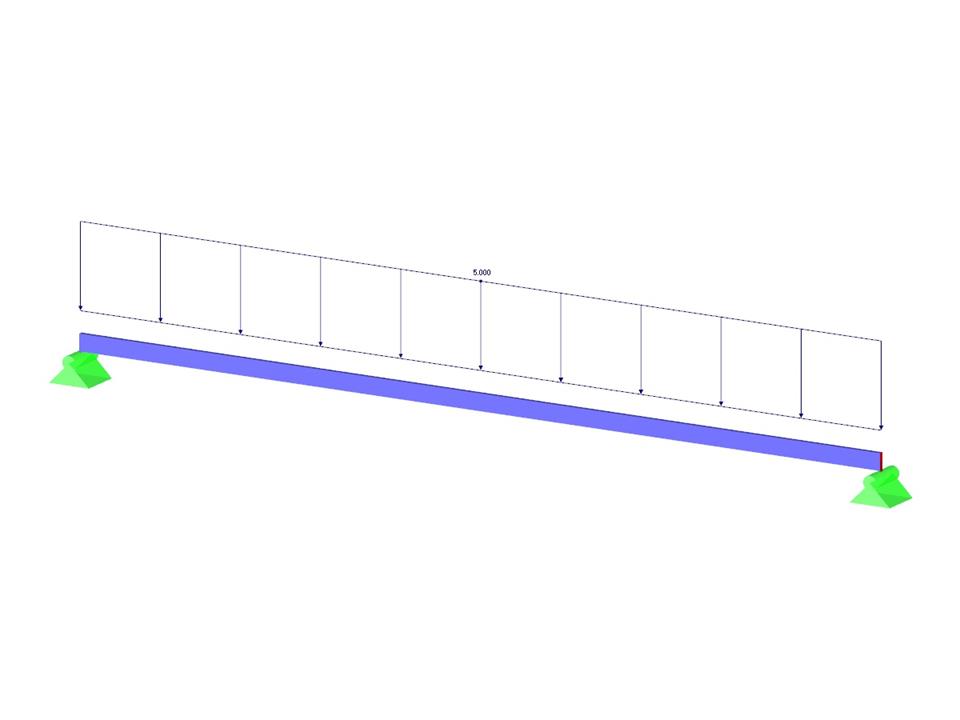

A viga articulada de secção retangular é sujeita a cargas uniformes e deslocada verticalmente por excentricidade. Tendo em consideração a teoria das pequenas deformações e assumindo que a viga é constituída por um material elástico isotrópico, deve ser determinada a flecha máxima, sem considerar o peso próprio.
Exemplo de verificação 000090 | 1
Número de nós | 2 |
Número de barras | 1 |
Número de casos de carga | 1 |
Dimensões (métricas) | 10,088 x 0,088 x 0,144 m |
Dimensões (imperial) | 33.1 x 0.29 x 0.47 feet |
Versão do programa | 8.09.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
