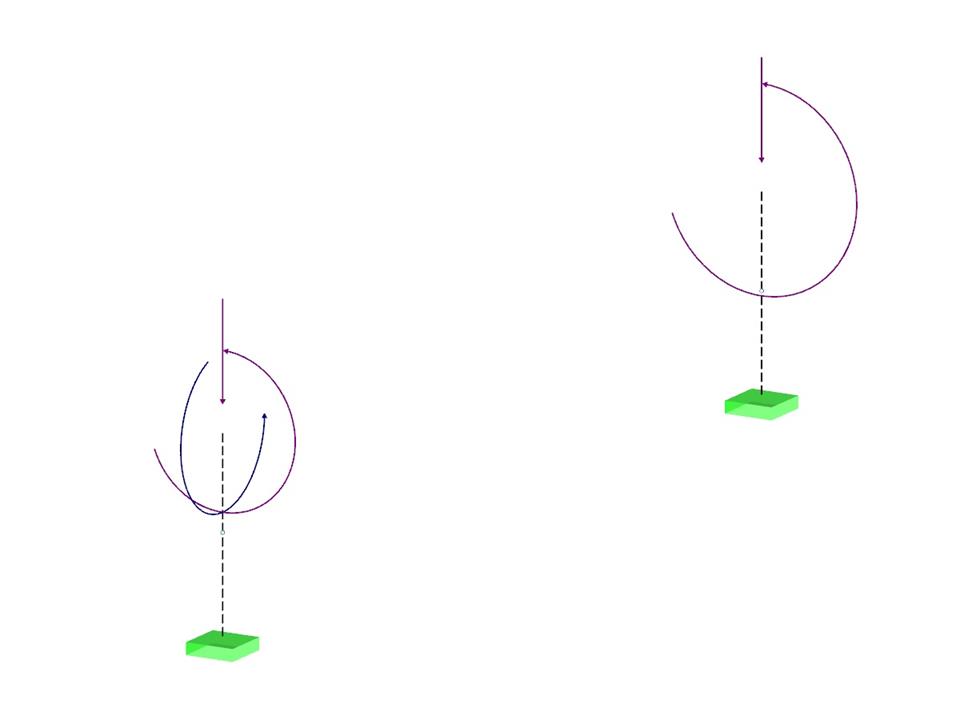

Imaginemos uma ligação de tubos de andaimes sujeita a uma força axial e a um momento. O peso próprio não é considerado. O material dos tubos foi idealizado como completamente rígido. Todas as não linearidades geométricas são ignoradas.
Exemplo de verificação 000057 | 1
Número de nós | 6 |
Número de linhas | 4 |
Número de barras | 4 |
Número de casos de carga | 3 |
Dimensões (métricas) | 0,500 x 10,500 x 2,250 m |
Dimensões (imperial) | 1.64 x 34.45 x 7.38 feet |
Versão do programa | 5.04.24 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
