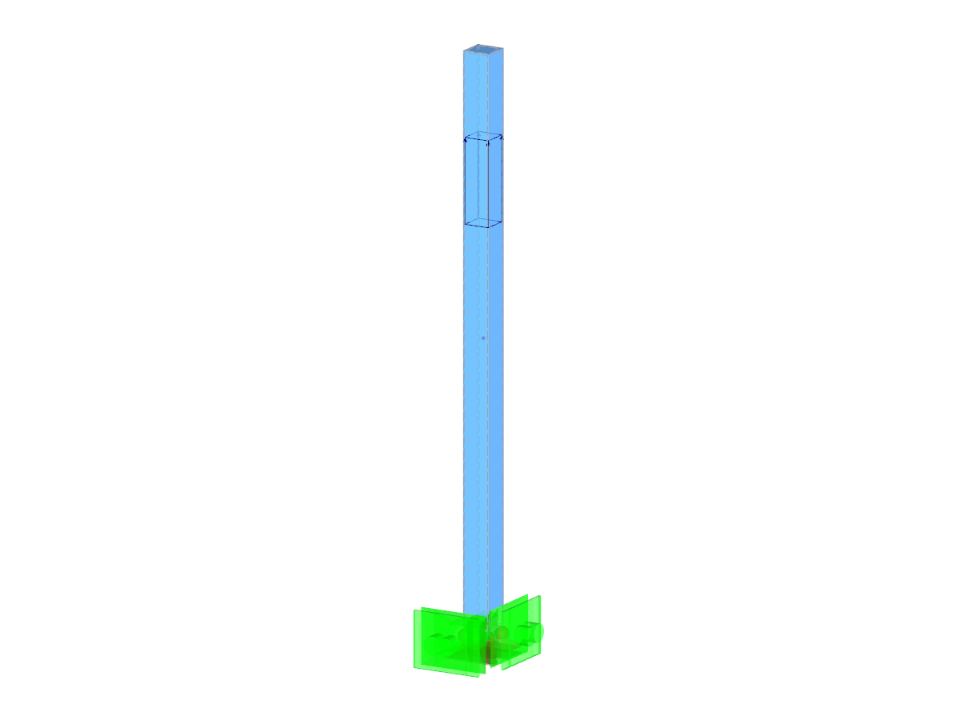

Uma viga em consola com fibras que não estão dispostas na direção do eixo da viga de uma secção quadrada sob pressão de tração. Cálculo da flecha máxima.
Exemplo de verificação 000007 | 1
Número de nós | 8 |
Número de linhas | 12 |
Número de superfícies | 6 |
Número de sólidos | 1 |
Número de casos de carga | 1 |
Dimensões (métricas) | 0,050 x 0,050 x 1,000 m |
Dimensões (imperial) | 0.16 x 0.16 x 3.28 feet |
Versão do programa | 5.03.00 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
