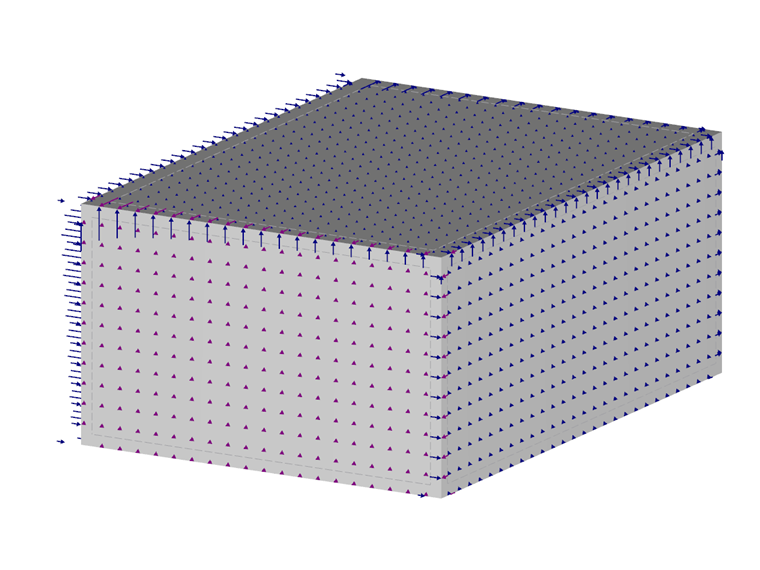

O exemplo de verificação compara o cálculo da carga de vento num edifício com uma cobertura plana utilizando a norma EN 1991-1-4 e utilizando a simulação CFD no RWIND Simulation. O edifício é definido de acordo com o croqui e o perfil de velocidades de entrada é realizado de acordo com a norma EN 1991-1-4.
Cargas de vento num edifício com cobertura plana
A configuração de estado limite de utilização permite ajustar vários parâmetros de dimensionamento das secções. A condição da secção aplicada para a verificação da deformação e largura da fenda pode ser controlada aqui.
As seguintes configurações podem ser ativadas:
- Estado fendilhado calculado a partir da carga associada
- Estado fendilhado determinado como envolvente de todas as situações de cálculo SLS
- Estado de fendilhação independente da carga
No separador "Apoios de cálculo e flecha" em "Editar a barra", as barras podem ser segmentadas claramente utilizando janelas de entrada otimizadas. Dependendo dos apoios, aqui os limites de deformação para vigas em consola e vigas de vão único são utilizados automaticamente.
Ao definir o apoio de cálculo na direção correspondente no início e final da barra e nos nós intermédios, o programa reconhece automaticamente os segmentos e os comprimentos de segmentos com os quais a deformação permitida está relacionada. Também reconhece automaticamente se é uma viga ou uma consola utilizando os apoios de cálculo definidos. A atribuição manual, como nas versões anteriores (RFEM 5), já não é necessária.
Os comprimentos de referência na tabela podem ser alterados com a opção "Comprimentos definidos pelo utilizador". O comprimento de segmento correspondente é sempre utilizado por defeito. O comprimento de referência pode ser ajustado se divergir do comprimento de segmento (por exemplo, no caso de barras curvas).
Esta função também contribui para uma apresentação clara dos seus resultados. Os planos de recorte são planos de corte que pode colocar livremente no modelo. A área à frente ou por trás do respetivo plano será ocultada na visualização. Assim pode, por exemplo, apresentar os resultados numa intersecção ou num sólido de forma clara e organizada.
O processo de deformação dos componentes de deformação global pode ser representado como uma sequência de movimento.
