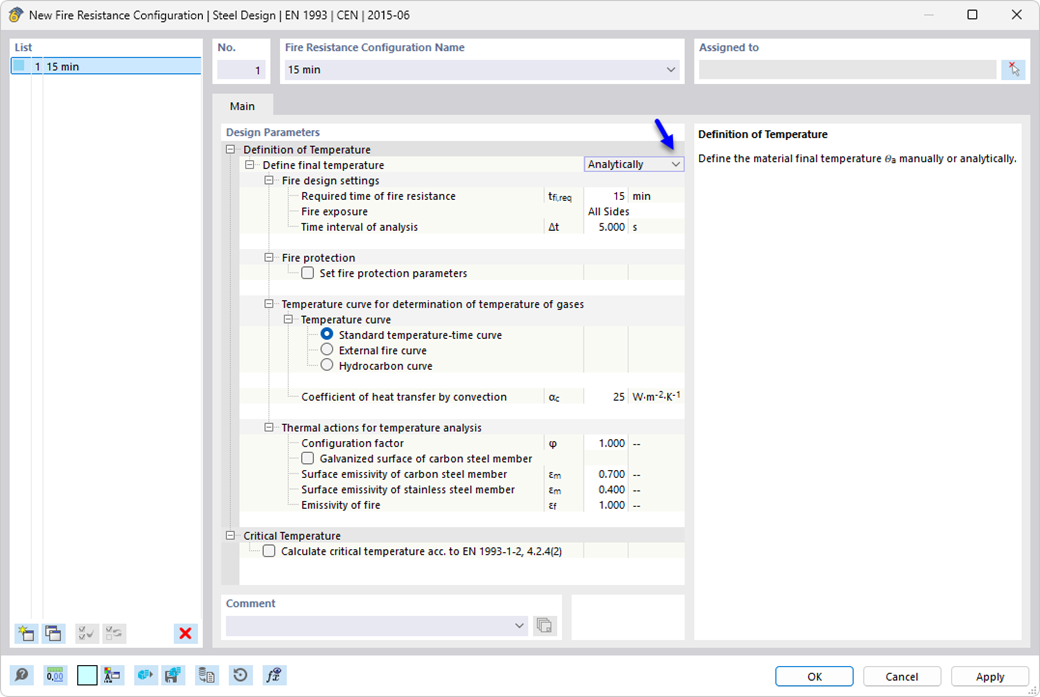

A temperatura do componente a ser aplicada no momento da verificação é determinada automaticamente. Os coeficientes utilizados para determinar a temperatura podem ser ajustados. Nesta etapa, é melhor selecionar também a galvanização por imersão a quente. De acordo com a diretiva DASt 027 "Determinação da temperatura do componente de componente de aço galvanizado a quente em caso de incêndio", é aplicada uma emissividade mais baixa da superfície de aço até uma temperatura limite. No geral, isto resulta numa temperatura mais baixa para uma verificação da resistência ao fogo mais favorável.
Dimensionamento de aço | Consideração da galvanização por imersão a quente de componentes estruturais para determinação da temperatura do aço
O módulo Dimensionamento de aço permite realizar verificações de estabilidade e de secção de acordo com as secções 6.1.2–6.1.5 e 6.1.8–6.1.10 para secções formadas a frio segundo a EN 1993-1-3.
Ir para o vídeo explicativoAo realizar um dimensionamento de acordo com a EN 1993-1-1, é possível apresentar graficamente uma forma própria para a encurvadura por distorção de uma secção no RFEM 6 e no RSTAB 9 e também para as secções RSECTION.
A forma própria também pode ser gerada no RSECTION 1 para secções de biblioteca.
- Cálculo de flechas e comparação com valores limite normativos ou ajustados manualmente
- Consideração de contra-flechas no cálculo das flechas
- Possibilidade de diferentes valores limite dependendo do tipo de situação de dimensionamento
- Ajuste manual de comprimentos de referência e segmentação por direção
- Cálculo de flechas relacionadas com a estrutura inicial ou com a estrutura deformada
- Outras verificações detalhadas dependentes da norma de dimensionamento selecionada (por exemplo, limitação da respiração da alma de acordo com a EN 1993-2)
- Saída de resultados gráfica integrada no RFEM/RSTAB, por exemplo, utilização de valor limite, deformação ou flecha
- Integração completa dos resultados no relatório de impressão do RFEM/RSTAB
No RFEM/RSTAB, existe a possibilidade de gerar e depois calcular as combinações de cargas ou de resultados necessárias para determinar o estado limite de utilização. Estas situações de dimensionamento podem ser selecionadas para a verificação da flecha no módulo Dimensionamento de aço. Os valores de deformação calculados são determinados em conformidade em cada posição da barra, dependendo da contra flecha e do sistema de referência especificados. Finalmente, pode comparar os valores destas deformações com os valores limite.
Sabia que? Pode definir o valor limite a ser observado para a deformação de cada componente individualmente na configuração do estado limite de utilização. Defina a deformação máxima em função do comprimento de referência como valor limite admissível. Ao definir apoios de cálculo, é possível segmentar os componentes para determinar automaticamente o comprimento de referência correspondente para cada direção de dimensionamento.
Com base na posição dos apoios de cálculo atribuídos, a distinção entre vigas e consolas é feita automaticamente, para que o valor limite possa ser determinado em conformidade.
