- Dimensionamento para tração, compressão, flexão, corte, torção e esforços internos combinados
- Possibilidade de verificação à tração tendo em consideração uma área de secção transversal reduzida (por exemplo, enfraquecimento do furo)
- Classificação automática das secções para verificação da encurvadura local
- Esforços internos do cálculo da torção com empenamento (7 graus de liberdade) considerados através da verificação de tensões equivalentes (de momento, ainda não está disponível para a norma de dimensionamento ADM 2020).
- Dimensionamento de secções da classe 4 com propriedades de secções efetivas de acordo com a EN 1999-1-1 (para secções do RSECTION são necessárias licenças para o RSECTION e "Secções efetivas")
- Possibilidade de verificação de encurvadura por corte com consideração de reforços transversais
Dimensionamento de alumínio | Resistência e estabilidade | Resistência da secção
Ligações
Tem alguma pergunta?
Duração: 00:02:24 min
Duração: 01:05:46 min
Base de dados de conhecimento
Duração: 00:01:02 min
Duração: 00:59:31 min
Duração: 00:00:48 min
Base de dados de conhecimento
Duração: 00:00:50 min
Duração: 01:03:02 min
Duração: 01:11:20 min
Dlubal_KohlA_]_LI.jpg?mw=350&hash=ee8d38f1c4853d80307fa156c159b5e78a3fdca9)
Para o período de utilização de uma estrutura, as deformações não devem exceder determinados valores limite. Um exemplo mostra como a flecha de barras pode ser verificada com os módulos de dimensionamento.

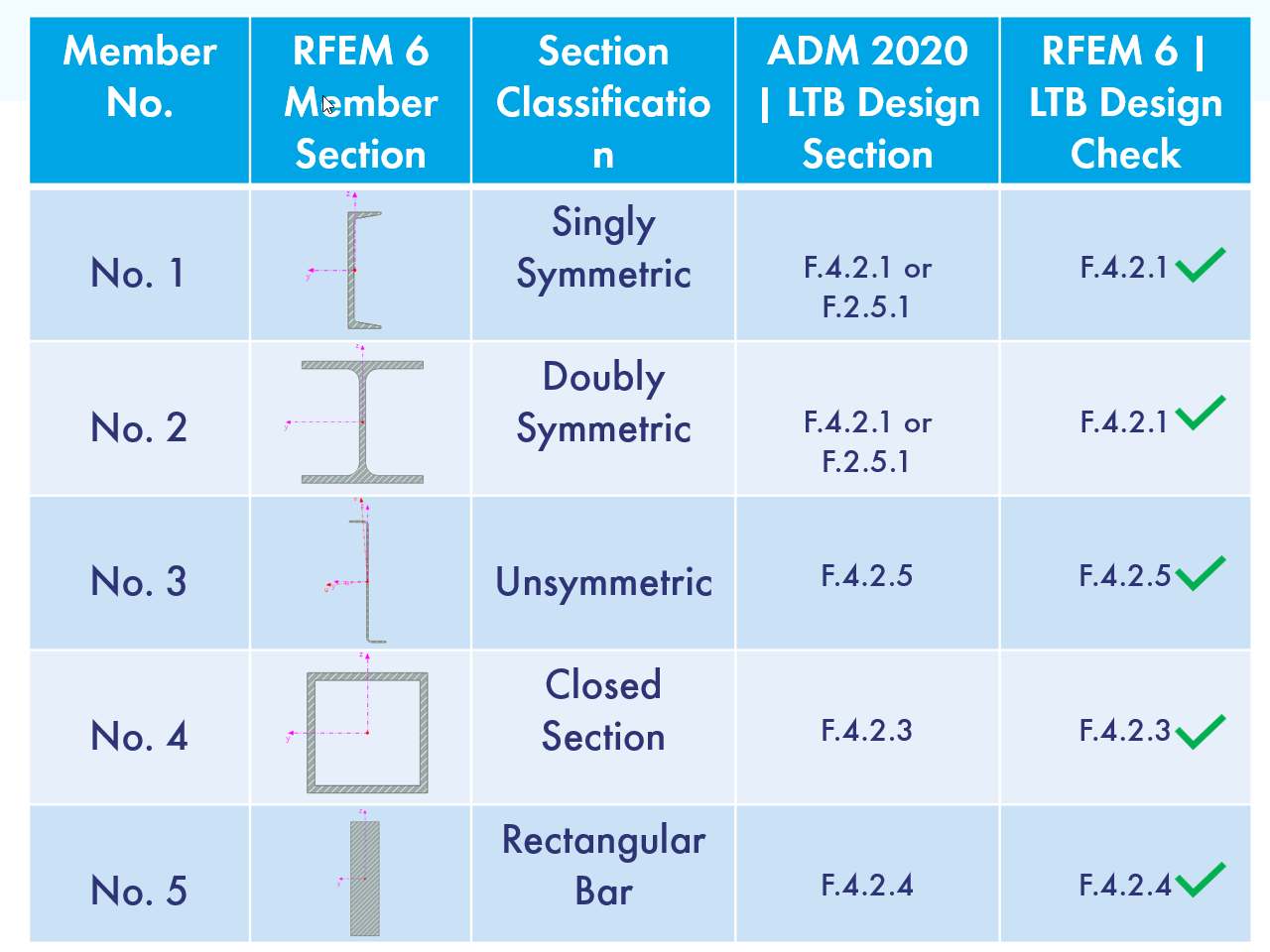

A encurvadura por flexão-torção (BLT) é um fenómeno que ocorre quando uma viga ou barra estrutural é sujeita a flexão e o banzo comprimido não está suficientemente apoiado lateralmente. Isto leva a uma combinação de deslocamento lateral e torção. Esta é uma consideração crítica no dimensionamento de elementos estruturais, especialmente em vigas e vigas esbeltas.
O RFEM 6 disponibiliza o módulo Dimensionamento de alumínio para o dimensionamento de barras em alumínio. Este artigo mostra como os cortes de classe 4 são dimensionados de acordo com o Eurocódigo 9 no programa.

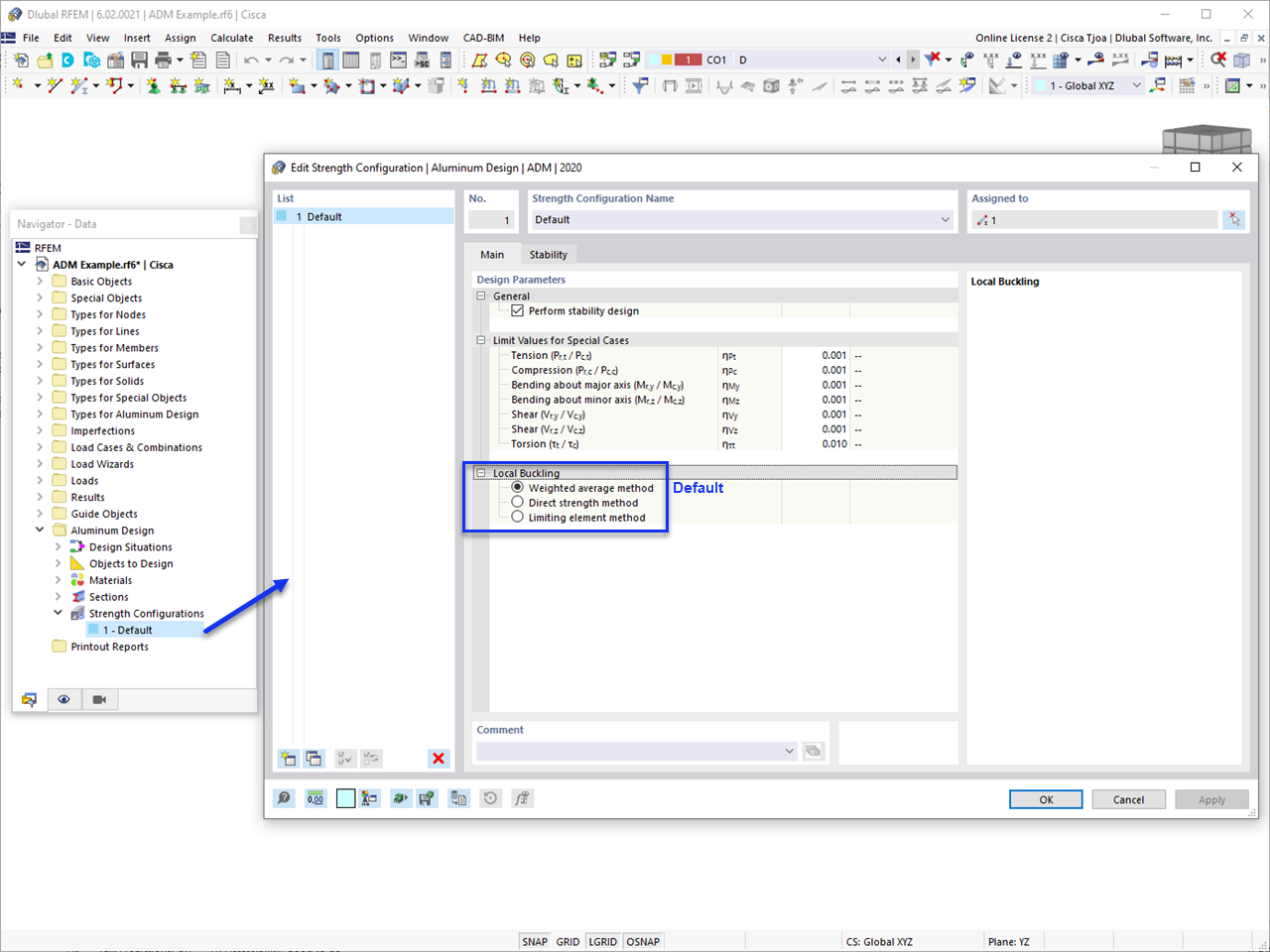

Este artigo descreve as opções disponíveis para determinar a resistência à flexão nominal Mnlb para o estado limite da encurvadura local ao dimensionar de acordo com o Aluminium Design Manual.
.png?mw=350&hash=316aa4e88ec2f4caa5b692f324d010eab773ec38)

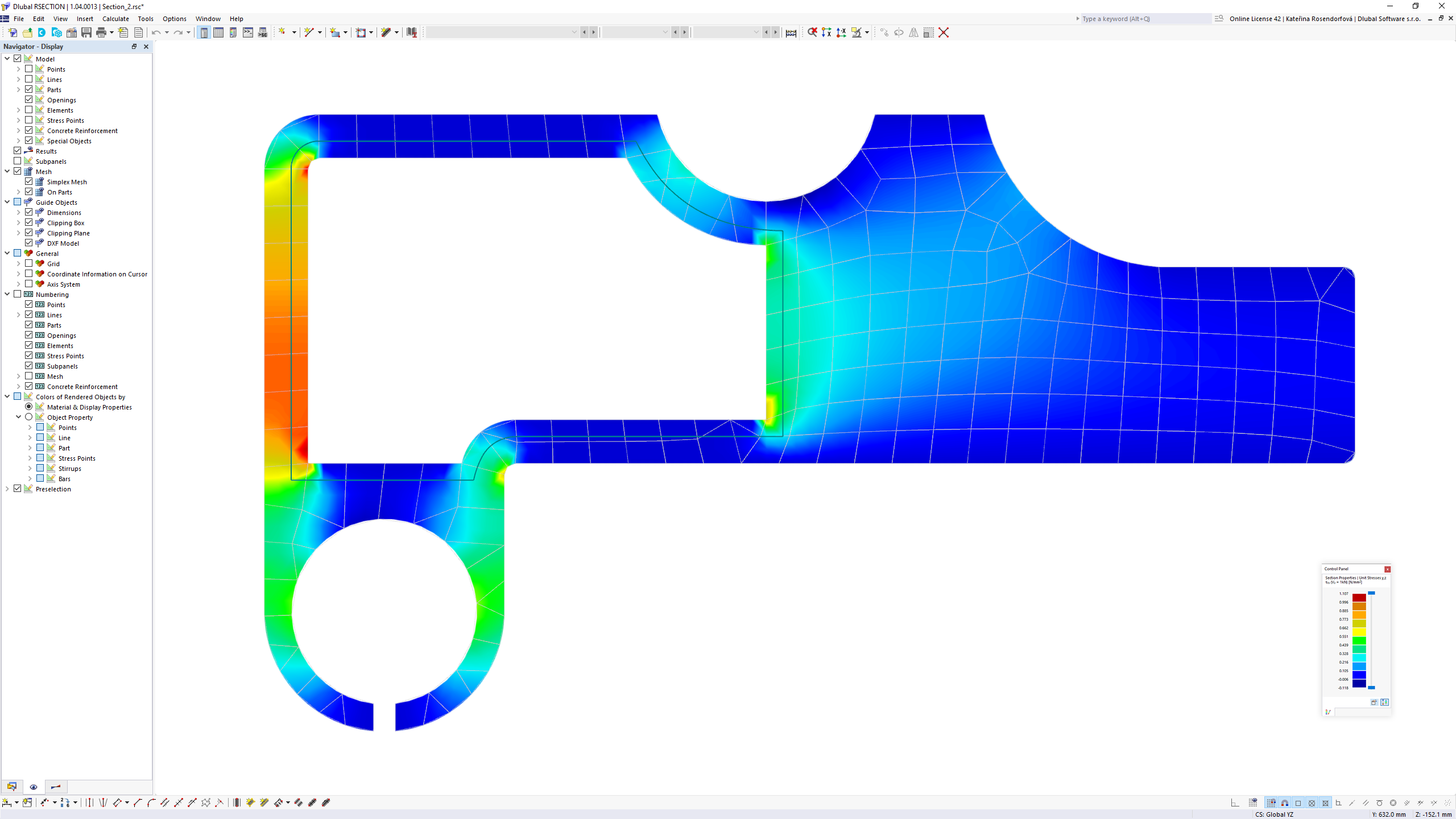

O módulo Dimensionamento de alumínio oferece-lhe várias opções. Aqui também é possível verificar secções gerais que não estão predefinidas na biblioteca de secções. Por exemplo, criar uma secção no programa RSECTION e depois importá-la para o RFEM/RSTAB. Dependendo da norma de dimensionamento utilizada, pode optar entre vários formatos de verificação. Isso inclui, por exemplo, a verificação da tensão equivalente.
