- Dimensionamento de barras e barras contínuas para tração, compressão, flexão, corte, torção e esforços internos combinados
- Verificações de estabilidade à encurvadura, à encurvadura por torção e à encurvadura por flexão-torção
- Determinação automática das cargas de encurvadura críticas e do momento crítico de encurvadura por flexão-torção através de um programa de MEF especial integrado (determinação de valores próprios) para carregamento e condições de apoio gerais
- Cálculo analítico alternativo do momento de encurvadura por flexão-torção crítico para situações padrão
- Possibilidade de aplicação de um apoio lateral discreto para vigas e barras contínuas
- Classificação automática de secções
- Verificação do estado limite de utilização (flecha)
- Otimização de secções.
- Grande variedade de perfis disponíveis, tais como perfis em I laminados; secções em U; secções em T; ângulos; secções ocas retangulares e circulares; barras redondas; secções simétricas e assimétricas, paramétricas em I, T e cantoneiras; cantoneiras duplas
- Tabelas de entrada e saída bem organizadas
- Documentação de resultados detalhada com referências às equações de verificação utilizadas da norma
- Várias opções para filtrar e ordenar resultados, incluindo resultados ordenados por barras, secções, posições x ou por casos de cargas, combinações de cargas e combinações de resultados
- Tabelas de resultados para esbeltezas de barras e esforços internos determinantes
- Lista de peças com dados de peso e volume
- Integração perfeita no RFEM/RSTAB
RF-/STEEL SANS | Funcionalidades
![Entrada de restrição lateral intermédia no centro da barra 1](/pt/webimage/010537/469817/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
![KB 001883 | Plate Girder Design According to AISC 360-22 in RFEM 6](/pt/webimage/051561/3980997/im1.png?mw=512&hash=b8237709c4f30213fac51d86d32a42bddde72f03)
![Rigidez de ligações de aço e a sua influência no dimensionamento estrutural](/pt/webimage/051432/3972404/Rigidity-caseA.png?mw=512&hash=3be64e68ab2956fd2b92f0afa1559b3a8c72b468)
![KB 001875 | Dimensionamento de barras de pórticos segundo a AISC 341-22 no RFEM 6](/pt/webimage/047794/3736755/im01.jpg?mw=512&hash=33697d419a0e8a96b738e8e2e97fae057743a108)
![Maske 2.2 Nachweise querschnittsweise](/pt/webimage/007125/1592241/000199-pt-png.png?mw=512&hash=3d788db1143e56d0896e84af083d4c4d2931dcfa)
A primeira tabela de resultados mostra a relação de cálculo máxima com a respetiva verificação para cada caso de carga (combinação de cargas/combinação de resultados) dimensionado.
Nas seguintes janelas de resultados, são exibidos todos os resultados detalhados por temas em menus de árvore extensíveis. É possível representar todos os resultados intermédios ao longo da barra em qualquer posição. Desta maneira, é possível ter a perceção exata de como o módulo efetua as verificações individuais.
Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída podem ser selecionados especificamente para as verificações individuais.
![Seitliche Lagerungen](/pt/webimage/007124/1592227/000198-pt-png.png?mw=512&hash=54fa73ed2f2e1aaa0a2911edd1965b2408821f86)
A entrada de dados no RFEM/RSTAB relativa a materiais, cargas e combinações de cargas tem de ser feita em conformidade com o conceito de dimensionamento da norma SANS 10162-1:2011. A biblioteca de materiais do RFEM/RSTAB já contém materiais apropriados para a norma sul-africana.

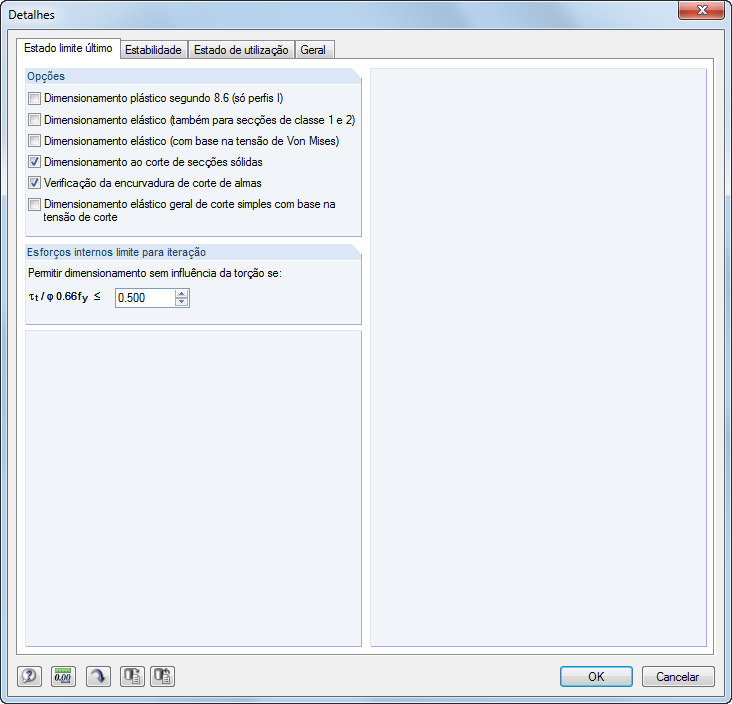

No RF-/STEEL SANS, primeiro são selecionadas as barras e as barras contínuas a serem dimensionadas, seguindo-se os casos de carga, combinações de cargas e de resultados. Nos seguintes passos, podem ser ajustadas as definições pré-definidas para apoios laterais intermédios e comprimentos efetivos.
No caso de serem utilizadas barras contínuas, é possível definir condições de apoio e excentricidades individuais para cada nó intermédio das barras singulares. Depois, uma ferramenta especial de MEF determina as cargas críticas e os momentos necessários para a análise de estabilidade nestas situações.
![Detaileinstellungen Tragfähigkeit](/pt/webimage/007123/1592200/000197-pt-png-png.png?mw=512&hash=fd4b3f73fbbcdbc79ed17987195395658f44ba55)
- Dimensionamento de barras e barras contínuas para tração, compressão, flexão, corte, torção e esforços internos combinados
- Verificações de estabilidade à encurvadura, à encurvadura por torção e à encurvadura por flexão-torção
- Determinação automática das cargas de encurvadura críticas e do momento crítico de encurvadura por flexão-torção através de um programa de MEF especial integrado (determinação de valores próprios) para carregamento e condições de apoio gerais
- Cálculo analítico alternativo do momento de encurvadura por flexão-torção crítico para situações padrão
- Possibilidade de aplicação de um apoio lateral discreto para vigas e barras contínuas
- Classificação automática de secções
- Verificação do estado limite de utilização (flecha)
- Otimização de secções.
- Grande variedade de perfis disponíveis, tais como perfis em I laminados; secções em U; secções em T; ângulos; secções ocas retangulares e circulares; barras redondas; secções simétricas e assimétricas, paramétricas em I, T e cantoneiras; cantoneiras duplas
- Tabelas de entrada e saída bem organizadas
- Documentação de resultados detalhada com referências às equações de verificação utilizadas da norma
- Várias opções para filtrar e ordenar resultados, incluindo resultados ordenados por barras, secções, posições x ou por casos de cargas, combinações de cargas e combinações de resultados
- Tabelas de resultados para esbeltezas de barras e esforços internos determinantes
- Lista de peças com dados de peso e volume
- Integração perfeita no RFEM/RSTAB
