É possível criar diferentes planos de corte para a visualização de resultados?

Q: É possível criar diferentes planos de corte para a visualização de resultados?

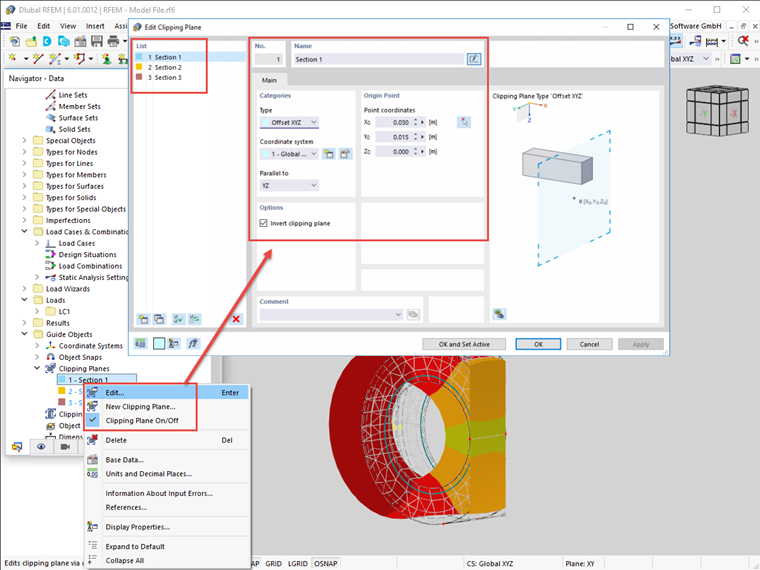

Sim, a função "Plano de recorte" permite fazer isso. Um plano de recorte pode ser definido através do menu "Inserir" → "Objetos auxiliares" → "Planos de recorte" ou através do Navegador – Dados → "Objetos auxiliares" → "Planos de recorte".Utilize o menu de atalho (clique com o botão direito do rato) para ativar e desativar o plano de recorte e para abrir a caixa de diálogo para editar os parâmetros, ver a Figura abaixo.Especialmente no caso de sólidos ou outros modelos mais complexos, é útil criar planos de recorte para obter uma perspetiva mais detalhada dos resultados.Para fins de documentação, a vista de um plano de recorte pode ser transferida para o relatório clicando no botão "Imprimir gráfico na impressora".

Question

&#201; poss&#237;vel criar diferentes planos de corte para a visualiza&#231;&#227;o de resultados?

Accepted Answer

Sim, a fun&#231;&#227;o "Plano de recorte" permite fazer isso. Um plano de recorte pode ser definido atrav&#233;s do menu "Inserir" → "Objetos auxiliares" → "Planos de recorte" ou atrav&#233;s do Navegador – Dados → "Objetos auxiliares" → "Planos de recorte".Utilize o menu de atalho (clique com o bot&#227;o direito do rato) para ativar e desativar o plano de recorte e para abrir a caixa de di&#225;logo para editar os par&#226;metros, ver a Figura abaixo.Especialmente no caso de s&#243;lidos ou outros modelos mais complexos, &#233; &#250;til criar planos de recorte para obter uma perspetiva mais detalhada dos resultados.Para fins de documenta&#231;&#227;o, a vista de um plano de recorte pode ser transferida para o relat&#243;rio clicando no bot&#227;o "Imprimir gr&#225;fico na impressora".
