Representação gráfica dos comprimentos efetivos das barras

O comprimento efetivo de uma barra pode ser ajustado manualmente no separador "Comprimento efetivo" da caixa de diálogo "Editar barra" (ver Figura 01).

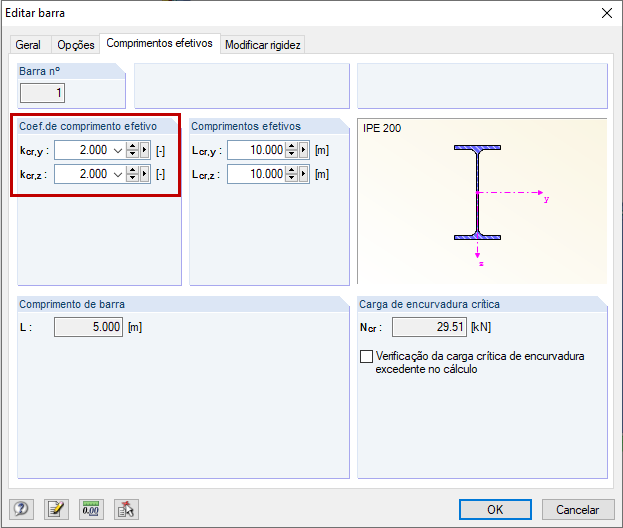

1 Ajuste dos coeficientes de comprimento efetivo

Em seguida, pode apresentar graficamente as barras a cores segundo o comprimento efetivo:
Clique no navegador de projetos "Mostrar" → "Cores nos gráficos segundo" → "Fator de comprimento efetivo" (ver Figura 02).

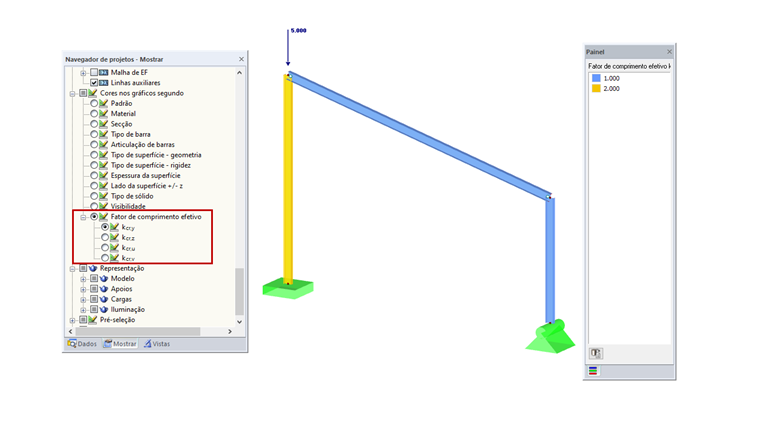

2 Cores nos gráficos segundo o fator de comprimento efetivo
