Traçar uma linha perpendicular de um nó até à linha seguinte

Como é que traço a partir de um nó específico uma linha perpendicular até à linha seguinte?

Resposta:

As funções "Rodar" e "Aumentar comprimento da linha" são adequadas para esta finalidade:

  • Rodar uma linha adjacente ao nó correspondente em 90 graus (menu de atalho: Rotieren)
  • estenda uma nova linha do início/fim da barra até à próxima linha utilizando a função "Aumentar comprimento da linha" (menu de atalho).
FAQ 004685
EN-US | Sinalizador FAQ
FAQ 004685 | Como posso iniciar uma linha perpendicular ao próximo L ...

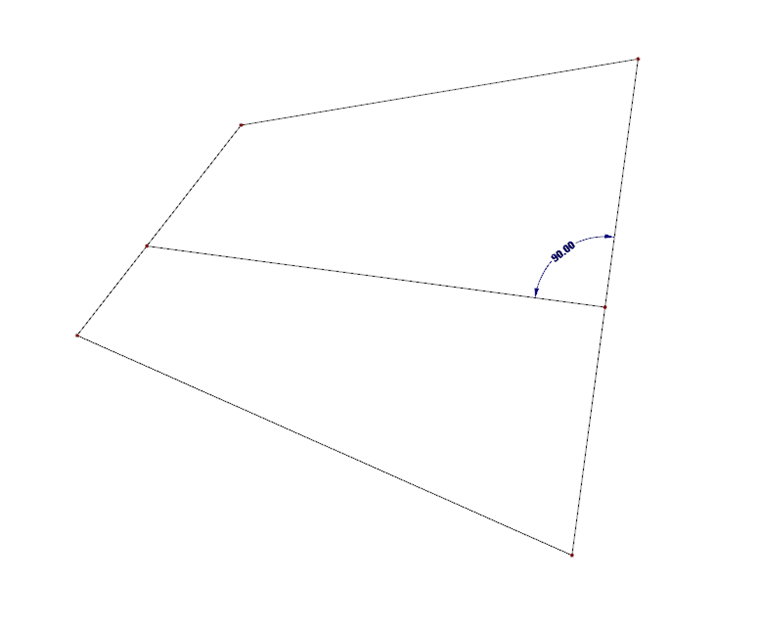

Extensão e rotação de 90 graus
Extensão e rotação de 90 graus
