Resposta:
Sim, isso é possível, mas apenas no RFEM 5. Infelizmente, esta função não existe no RSTAB 8.

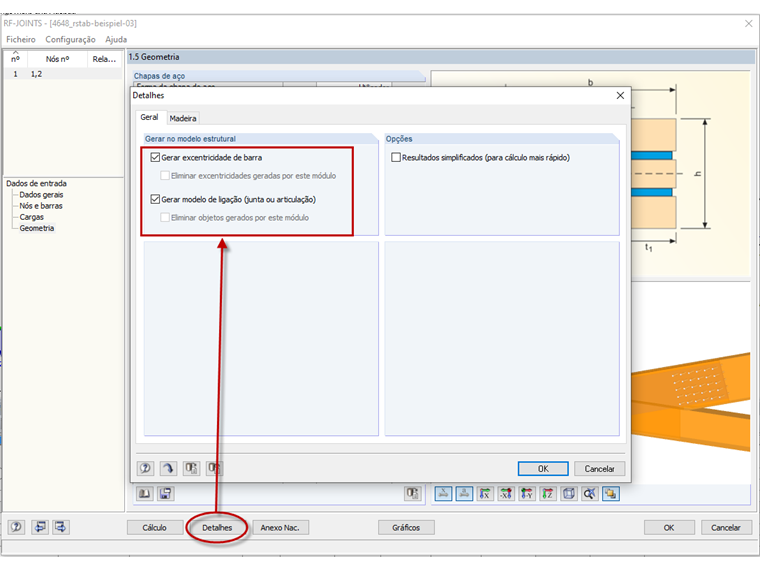

Para utilizar a exportação de rigidez, é necessário ativar em detalhes as opções apresentadas na Figura 01. Assim, a rigidez é exportada para o RFEM antes do cálculo e os esforços internos são calculados tendo em conta as ligações semirrígidas. Apesar de não ser criado outro modelo estrutural, o modelo existente é alterado.
Ao iniciar o cálculo do RF‑JOINTS, a excentricidade e a ligação são transferidas para o RFEM como propriedades da barra e, também, são geradas libertações de nós no RFEM. Estas informações podem ser encontradas nas tabelas do RFEM "1.14 Articulações de barras", "1.15 Excentricidades das barras", "1.24 Libertações de nó" e "1.30 Juntas". Os esforços internos para as verificações são então determinados com o modelo modificado.
Existem opções de exportação para todas as barras para as quais é possível definir excentricidades e articulações. Se já existem barras com articulações ou treliças no modelo, as articulações de ligação adicionais levariam a instabilidades no cálculo. Por isso, aparece uma mensagem correspondente antes de a caixa de diálogo ser fechada.
Em downloads, no final desta FAQ, pode encontrar um exemplo em que a exportação de rigidez é apenas apresentada para o nó de beirado. Se pretende considerar a flexibilidade dos elementos de ligação, deve definir sempre todas as ligações.
