Quando pretendo imprimir o meu modelo com "Janela preenchida" no relatório de impressão, por vezes os comentários e o texto das dimensões aparecem cortados no relatório de impressão.

Q: Quando pretendo imprimir o meu modelo com "Janela preenchida" no relatório de impressão, por vezes os comentários e o texto das dimensões aparecem cortados no relatório de impressão.

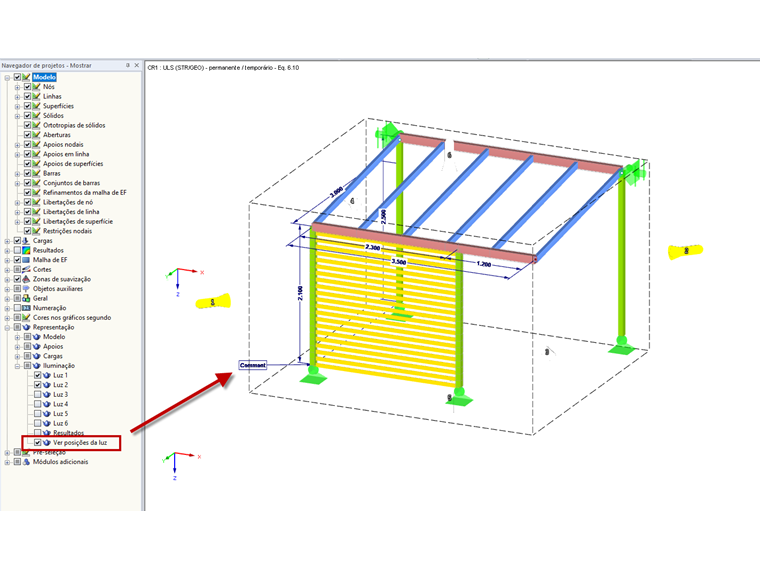

Ao imprimir um gráfico com a configuração "Janela preenchida", todos os objetos do conteúdo da janela que podem ser apresentados de forma absoluta são impressos no relatório de impressão. No entanto, os objetos variáveis, como, por exemplo, o texto das dimensões ou os comentários, não são limitados pelo gráfico porque o texto é dimensionado de acordo com a configuração de zoom. Geralmente, é muito fácil verificar se todos os objetos cumprem este requisito: para isso, ative a função Ver posições da luz no Navegador de projetos – Mostrar. Todos os objetos que se encontram dentro da caixa tracejada são geralmente também apresentados no relatório de impressão.Como alternativa, neste caso, também pode utilizar a configuração "Como vista de ecrã" para a impressão gráfica.

Question

Quando pretendo imprimir o meu modelo com "Janela preenchida" no relat&#243;rio de impress&#227;o, por vezes os coment&#225;rios e o texto das dimens&#245;es aparecem cortados no relat&#243;rio de impress&#227;o.

Accepted Answer

Ao imprimir um gr&#225;fico com a configura&#231;&#227;o "Janela preenchida", todos os objetos do conte&#250;do da janela que podem ser apresentados de forma absoluta s&#227;o impressos no relat&#243;rio de impress&#227;o. No entanto, os objetos vari&#225;veis, como, por exemplo, o texto das dimens&#245;es ou os coment&#225;rios, n&#227;o s&#227;o limitados pelo gr&#225;fico porque o texto &#233; dimensionado de acordo com a configura&#231;&#227;o de zoom.                    Geralmente, &#233; muito f&#225;cil verificar se todos os objetos cumprem este requisito: para isso, ative a fun&#231;&#227;o Ver posi&#231;&#245;es da luz no Navegador de projetos – Mostrar. Todos os objetos que se encontram dentro da caixa tracejada s&#227;o geralmente tamb&#233;m apresentados no relat&#243;rio de impress&#227;o.Como alternativa, neste caso, tamb&#233;m pode utilizar a configura&#231;&#227;o "Como vista de ecr&#227;" para a impress&#227;o gr&#225;fica.

Imprimir um gráfico com a configuração "Janela preenchida"

Quando pretendo imprimir o meu modelo com "Janela preenchida" no relatório de impressão, por vezes os comentários e o texto das dimensões aparecem cortados no relatório de impressão.
