Otimização do tempo de cálculo para grandes estruturas

O que define a opção "Calcular os valores resultantes da grelha para gráficos"?


Resposta:

O cálculo dos resultados nos pontos da grelha é importante para a representação de valores nas superfícies, entre outras coisas. Pode encontrar informação sobre os pontos de grelha aqui:

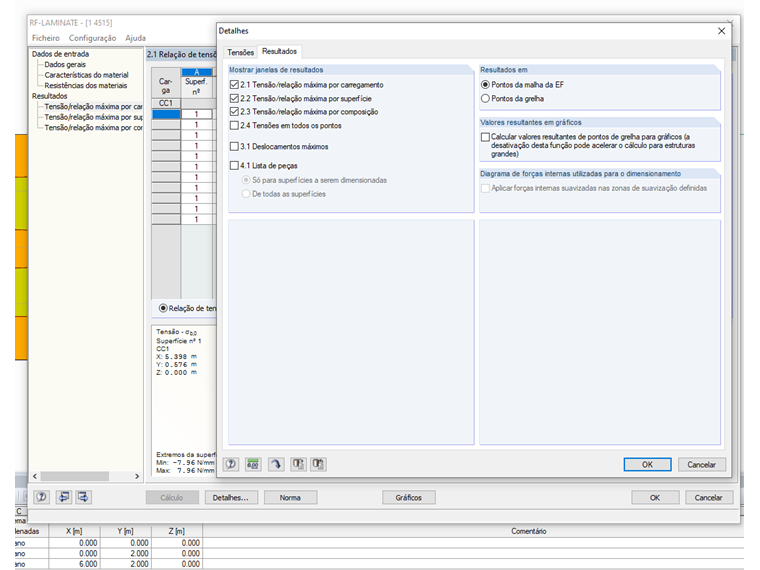

O problema é que, no caso de estruturas complexas e de muitas combinações de carga, o cálculo em pontos de grelha é relativamente demorado, necessitando de uma grande quantidade de memória. Mesmo se realizar o cálculo em nós de EF, conforme mostra a Figura 01, é sempre necessário realizar adicionalmente o cálculo em pontos da grelha. Caso contrário, os resultados não podem ser apresentados nos pontos da grelha em Valores nas superfícies.

Para estruturas complexas, é recomendável desativar esta opção para realizar um cálculo mais rápido.


Autor

O Eng. Kuhn é responsável pelo desenvolvimento de produtos e pela garantia de qualidade da área das estruturas de madeira e providencia apoio técnico aos nossos clientes.
