Pergunta

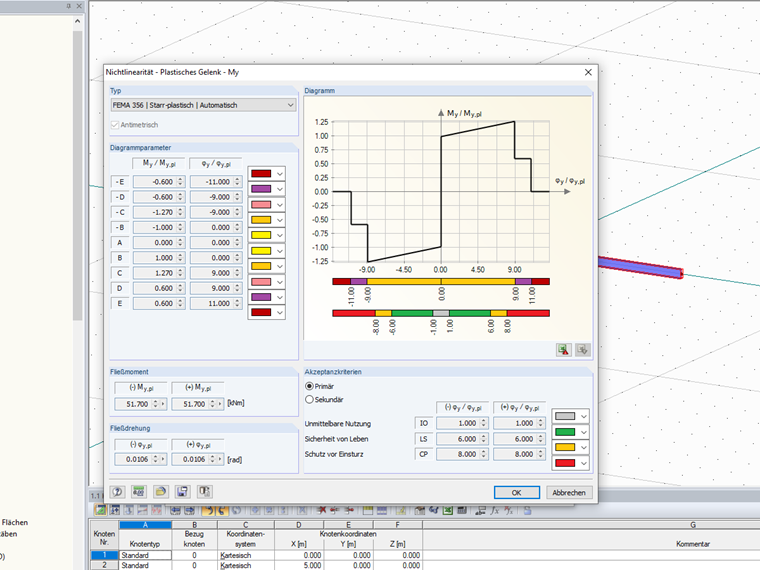

Como é que a rotação plástica é determinada na definição da articulação plástica?
Resposta:
A rotação plástica é determinada automaticamente para cada articulação com base na secção anteriormente determinada e no comprimento da barra. Para tal, é utilizada a seguinte fórmula:$\varphi_{y,pl}=\frac{W_{y,pl}\cdot f_y\cdot l_b}{6\cdot E\cdot I_y}$
Tem alguma pergunta?
Para construções com vãos longos, as vigas de alma cheia são uma opção económica. As vigas de aço com secção em I normalmente têm uma alma profunda para maximizar a sua capacidade de corte e a separação do banzo, mas têm uma alma fina para minimizar o peso próprio. Devido à sua grande relação altura-espessura (h/tw ), podem ser necessários reforços transversais para reforçar a alma esbelta.
No planeamento estrutural, a compreensão da rigidez das ligações de aço é crucial. Frequentemente, as ligações são tratadas como estritamente articuladas ou rígidas, mas isso pode resultar em dimensionamentos ineficazes ou até mesmo perigosos. Descubra como é que o módulo RFEM e Ligações de aço da Dlubal Software ajudam a verificar a rigidez de ligações e a resistência ao momento, garantindo dimensionamentos mais seguros e económicos.
Os três tipos de pórticos de momento (comum, intermédio, especial) estão disponíveis no módulo Dimensionamento de aço do RFEM 6. O resultado do dimensionamento sísmico de acordo com a norma AISC 341-22 é categorizado em duas secções: requisitos das barras e requisitos das ligações.
O módulo Dimensionamento de aço no RFEM 6 oferece agora a possibilidade de realizar dimensionamento sísmico de acordo com as normas AISC 341-16 e AISC 341-22. Atualmente estão disponíveis cinco tipos de sistemas resistentes a forças sísmicas (SFRS).
- Vários tipos de componentes, tais como chapas de base e de extremidade, cantoneiras de alma, aletas, chapas gusset, reforços, secções variáveis ou nervuras para uma entrada fácil de situações de ligação típicas
- Componentes básicos universalmente aplicáveis (tais como chapas, soldaduras, parafusos, planos auxiliares) para modelar situações de ligação complexas
- Representação gráfica da geometria da ligação com atualização dinâmica durante a entrada
- Grande variedade de perfis de secções: Secções em I, secções em U, cantoneiras, secções em T, secções ocas, secções compostas e secções de parede fina
- Biblioteca no Dlubal Center com um grande número de ligações de modelos do lado do programa, incluindo modelos definidos pelo utilizador
- Adaptação automática da geometria da ligação com base na disposição relativa dos componentes entre si – mesmo no caso de posterior edição dos componentes estruturais
Na configuração do estado limite último para o dimensionamento de ligações de aço, tem a opção de modificar a deformação plástica última para as soldaduras.
O componente "Laje de base" permite dimensionar ligações de laje de base com ancoragens embutidas no betão. Neste caso, são analisadas lajes, soldaduras, ancoragens e as interações aço-betão.
Na caixa de diálogo "Editar secção", é possível apresentar os modos de encurvadura do método de faixas finitas (FSM) como um gráfico 3D.
